32918538 TRILUX 7255251 Ansatz- und Aufsatzleuchte, El J
Jovie 70-AB7L/13500-740 12G1 E
4018242440283
7255251
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
24 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

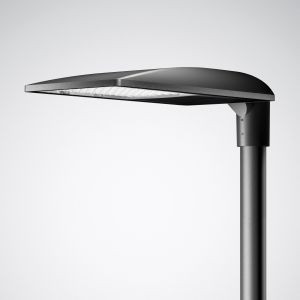

Vielseitige Mast-Außenleuchte in reduzierter, internationaler Formensprache und flacher Bauform. Mit intelligentem Label zum schnellen Aufrufen von Leuchten-Informationen mittels QR-Code. Große Ausführung, Länge Leuchtenkopf 680 mm. In Kombination mit der separat zu bestellenden Mastbefestigung als Mastaufsatzleuchte (Zopfmaß Ø 76 mm / Ø 60 mm, Jovie Z MB D...) oder Mastansatzleuchte (Zopfmaß Ø 42 mm / Ø 60 mm, Jovie A Z MB D...) zu verwenden. Die Neigung des Leuchtenkopfs ist 4-fach einstellbar. (0° / 5° / 10° / 15°). In MLT-Ausführung (Multi-Lens-Technologie), bestehend aus hocheffizienten, UV- und temperaturbeständigen Linsensystemen in Vierfachanordnung. Asymmetrisch breitstrahlende Lichtstärkeverteilung zur Beleuchtung von Straßen nach M-Beleuchtungsklassen mit einem Straßenbreite- zu-Lichtpunkthöhe-Verhältnis von bis zu 1,7. Zur flexiblen Anpassung an kundenspezifische Beleuchtungsaufgaben stehen weitere Abstrahlcharakteristiken zur Verfügung. Die Lichtquelle kann durch fachkundiges Personal ausgetauscht werden. Das LED-System besteht aus MLT-LED-Modulen mit jeweils 4 LED. Anzahl der Module: 12. Bemessungslichtstrom 13.500 lm, Bemessungsleistung 103,0 W, Leuchten-Lichtausbeute 131 lm/W. Leistungsfaktor ? 0,95. Effizienzausführung mit materialoptimierter LED Anzahl. Allgemeiner Farbwiedergabeindex (CRI) > 70, ähnlichste Farbtemperatur (CCT) 4000 K. Weitere LED-Lichtfarben auf Anfrage verfügbar. Mittlere Bemessungslebensdauer LCLO (tq 25 °C) 100.000. Die Lichtquelle ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Leuchtenkörper aus Aluminium-Druckguss. Farbe DB703 Anthrazit. Seewetter geeignete Beschichtung auf Anfrage. Mit PMMA-Abschlussscheibe, bedruckt. Abschlussscheibe auf Kundenwunsch individuell bedruckbar. Sichtbares, gegen Witterungseinflüsse geschütztes Label hinter der Abschlussscheibe auf Anfrage. Schutzklasse (EN 61140): 02, Schutzart (DIN EN 60529): 66, Stoßfestigkeitsgrad nach IEC 62262: IK09. Mast auf Anfrage erhältlich. Windangriffsfläche Fw (m²) = 0. Gewicht: 9,2 kg. Der Anschluss der Leuchte erfolgt ohne Öffnen des Leuchtenkörpers durch die nach außen ausgeführte Anschlussleitung. Das Betriebsgerät kann durch fachkundiges Personal ausgetauscht werden. Länge der Anschlussleitung: 12 m. Mit elektronischem Betriebsgerät, digital dimmbar (DALI). Parametrierbares Vorschaltgerät mit Lichtstromkonstanthaltung (CLO). Anschlussleistung am Ende der Lebensdauer: 108,00 W. Betriebsgerät gemäß DALI-2-Standard (EN 62386). Das Betriebsgerät ist entsprechend der Ökodesign-Anforderungen (VO (EU) 2019/2020) austauschbar. Die Leuchte erfüllt die Anforderungen der anwendbaren EU-Richtlinien und des Produktsicherheitsgesetzes (CE-Kennzeichnung). Zusätzlich ist sie durch eine unabhängige Prüfstelle ENEC-zertifiziert. Stoßspannungsfestigkeit Differential Mode / Common Mode: 6 kV / 10 kV. Die Leuchte erfüllt die Anforderungen der EN 60598 und ist ausgelegt für Einwirkungen durch Wind nach EN 1991(Eurocode) mit einer Basiswindgeschwindigkeit von bis zu 30m/s (entspricht Windzone 4 in Deutschland) in der Geländekategorie 1. Berücksichtigt sind dabei eine Schneelast (bis zu 1kN/m²) und Vereisung (bis zu 2 cm) bei einer Lichtpunkthöhe gemäß Montageanleitung. Nicht berücksichtigt sind exponierte Standorte (z.B. Brücken, Montage auf Gebäuden oder direkt neben Bahngleisen). Anpralllasten sind nicht berücksichtigt.
Merkmale
Bemessungslichtstrom nach IEC 62722-2-1 | 13500 lm |
Farbtemperatur | 4000 K |
Farbwiedergabeindex CRI | 70-79 |
Farbkonsistenz (McAdam-Ellipse) | SDCM5 |
Schutzart (IP) | IP66 |
Schlagfestigkeit | IK09 |
Schutzklasse | II |
Bemessungsumgebungstemperatur nach IEC62722-2-1 | 25 °C |
Länge | 680 mm |
Breite | 316 mm |
Höhe/Tiefe | 80 mm |
Spannungsart | AC |
Nennspannung | 220 - 240 V |
Max. Systemleistung | 108 W |
Leuchtenlichtausbeute | 125 lm/W |
Leistungsfaktor | 0.95 |
Mit Betriebsgerät | ja |
Betriebsgerät | elektronischer Trafo |
Dimmung DALI | ja |
Anschlussart | sonstige |
Polzahl | 4 |
Art der Verdrahtung | Abschluss |
Mit Leuchtmittel | ja |
Leuchtmittel | LED austauschbar |
Lichtverteiler | Fokuslinse |
Gehäusefarbe | anthrazit |
Werkstoff des Gehäuses | Aluminium |
Werkstoff der Abdeckung | sonstige |
Verpackungseinheit | 1 |
Verpackungseinheit | 24 |
Gewicht | 9,91 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Aufsatz/Ansatz |
Fassung | sonstige |
Oberfläche | pulverbeschichtet |
Kabellänge | 12 m |
Mit Anschlusskabel | ja |
Geeignet für Leuchtmittelanzahl | 1 |
Geeignet für Zopfmaß | 0 - 76 mm |
Lichtfarbe | sonstige |
Fernbedienung | ohne |
Konstant-Lichtstrom-Regelung | ja |
Bemessungslebensdauer L70/B50 bei 25 °C | 100000 h |
Schutzart (NEMA) | sonstige |
Austauschbares Betriebsgerät | ja |
Kurzbeschreibung | Mastleuchten Jovie 70 CLO (normal) Linse anthrazit rechteckig ETDD 108W 13500lm 70 asym. breitstrahlend (AB) IP66 100J 5 SDCM |
