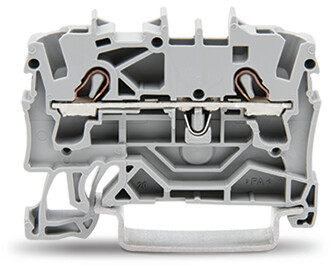

Abbildung ähnlich
WAGO

01424763
WAGO 2002-1201 DURCHGANGSKLEMME

2002-1201 4017332999168 2002-1201
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen
1.600 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Serie 2002
800 V / 8 kV / 3

gerade Bauform, Betätigungsöffnung

2-Leiter-Durchgangsklemme; 2,5 mm²; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grau

Durchgangsklemme Serie 2002 mit Push-in CAGE CLAMP®

Die Durchgangsklemme mit der Artikelnummer 2002-1201 ermöglicht eine einfache und zuverlässige Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 10 und 12 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP®-Technologie. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen betragen in Breite x Höhe x Tiefe (5,2 x 48,5 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,25 mm² bis 4 mm² geeignet.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB® S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).
  • für bestimmte Ex-Anwendungen geeignet
  • Für jede Verdrahtungsaufgabe die richtige Klemme
  • dauerhaft sichere Verbindungen
  • Betätigung über Betätigungswerkzeug

Merkmale

Breite 5.2 mm
Verpackungseinheit 100
Verpackungseinheit 1600
Gewicht 5
Gewichtseinheit G
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Montageart Hutschiene TH35
Farbe grau
Bemessungsspannung 800 V
Betriebstemperatur -60 - 105 °C
Abschlussplatte erforderlich ja
Ausführung elektrischer Anschluss 1 Federzuganschluss
Ausführung elektrischer Anschluss 2 Federzuganschluss
Anzahl der Etagen 1
Anzahl der Klemmstellen je Etage 2
Anschließbarer Leiterquerschnitt eindrähtig 0.25 - 4 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 mm²
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.25 - 4 mm²
Werkstoff des Isolierkörpers Thermoplast
Bemessungsstrom In 24 A
Explosionsgeprüfte Ausführung "Ex e" ja
Höhe 48.5 mm
Tiefe 39.5 mm
Kurzbeschreibung 2-Leiter-Durchgangsklemme, 2,5 mm², für Anwendungen Ex e II geeignet, grau
eClass 11.0 - Klasse 27141120
UNSPSC 14.0801 - Klasse 39121410
Geeignet für Leiterwerkstoff Kupfer
