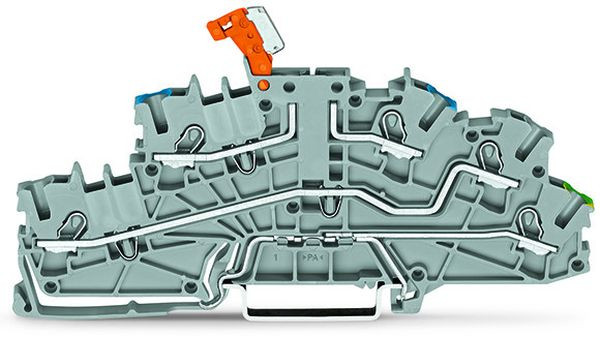

01223150 WAGO 2003-6641 Inst.et.kl.m.Tre.Gr.NT/L/PE
2003-6641
4050821322030
2003-6641
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
direktes Stecken (CAGE CLAMP®S-Anschluss) der eindrähtigen Leiter der Stromkreis-Verdrahtung in Kleinverteilern, maximaler Anschlussraum unter der Normverteiler-Abdeckung, N-Trennklemmen, Durchgangsklemmen sowie Doppelstock- und Dreistockklemmen mit Direktstecktechnik im Querschnittsbereich bis 16 mm² komplettieren das TOPJOB®S Programm
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002
mit Trennmesser Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; mit schwenkbarem Trennmesser; NTi/L/PE; Push-in CAGE CLAMP®; 2,50 mm²; grau
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002
mit Trennmesser Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; mit schwenkbarem Trennmesser; NTi/L/PE; Push-in CAGE CLAMP®; 2,50 mm²; grau
Merkmale
Breite | 5.2 mm |
Verpackungseinheit | 50 |
Gewicht | 0,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Montageart | Hutschiene TH35 |
Bemessungsspannung | 250 V |
Betriebstemperatur | 105 °C |
Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
Abschlussplatte erforderlich | ja |
Ausführung elektrischer Anschluss 1 | Federzuganschluss |
Ausführung elektrischer Anschluss 2 | Federzuganschluss |
Anzahl der Potenziale | 3 |
Grundfarbe | grau |
Mit PE-Funktion | ja |
N-Funktion möglich | ja |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
Bemessungsstrom In | 20 A |
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
Werkstoff des Isolierkörpers | Thermoplast |
Höhe | 110 mm |
Tiefe | 45.2 mm |
Kurzbeschreibung | Installationsetagenklemme;mit Betätigungsöffnung;2,5 mm²;grau |
