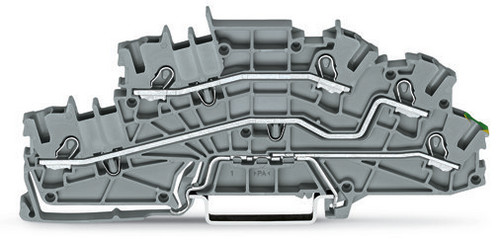

Abbildung ähnlich
01223186 WAGO 2003-6645 Install.etagenkl, L/L/PE
2003-6645
4050821322054
2003-6645
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung
direktes Stecken (CAGE CLAMP®S-Anschluss) der eindrähtigen Leiter der Stromkreis-Verdrahtung in Kleinverteilern, maximaler Anschlussraum unter der Normverteiler-Abdeckung, N-Trennklemmen, Durchgangsklemmen sowie Doppelstock- und Dreistockklemmen mit Direktstecktechnik im Querschnittsbereich bis 16 mm² komplettieren das TOPJOB®S Programm
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002 Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm²; grau
TOPJOP®S Installations-Etagenklemmen Serie 2003
0,25-2,5 (4) mm², Klemmenbreite 5,2 mm
Aderendhülse mit Kunststoffkragen 12 mm
250 V / 4 kV / 3 Potenzial-Masse, 400 V / 6 kV / 3 Potenzial-Potenzial, 32 A
Brücker siehe TOPJOB®S Reihenklemmen Serie 2002 Installationsetagenklemme; mit Betätigungsöffnung; 2,5 mm²; L/L/PE; Push-in CAGE CLAMP®; 2,50 mm²; grau
Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 50 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365080 |
| Montageart | Hutschiene TH35 |
| Bemessungsspannung | 250 V |
| Betriebstemperatur | 105 °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Potenziale | 3 |
| Grundfarbe | grau |
| Mit PE-Funktion | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 2.5 mm² |
| Bemessungsstrom In | 20 A |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Höhe | 110 mm |
| Tiefe | 45.2 mm |
| Kurzbeschreibung | Multilevel installation tb L/L/PE gray |
