WAGO 2092-1174/000-5000 1-Leiter-THT-Federlei

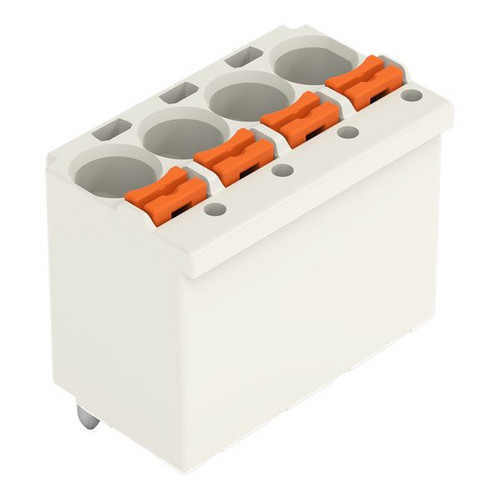

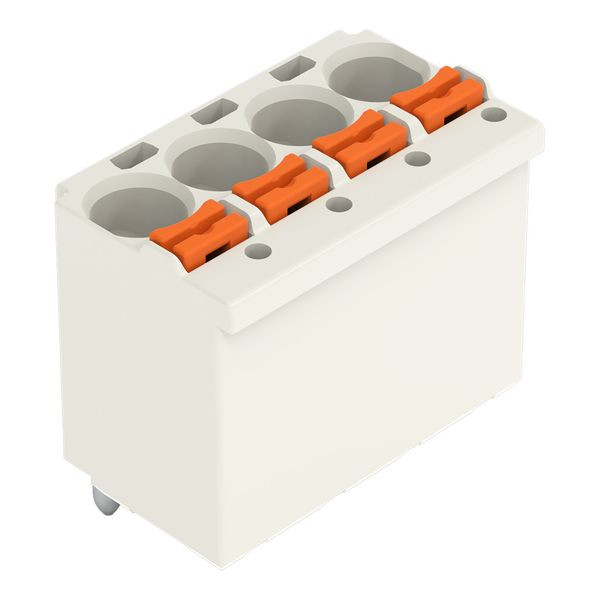

1-Leiter-THT-Federleiste, gerade; Drücker; Push-in CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 4-polig; Lötstift Ø 1,4 mm; direkt bedruckt; 2,50 mm²; lichtgrau

Federleiste/Buchse Serie 2092 mit 90 ° Leitereinführung zur Platine

Die Federleiste/Buchse (Artikelnummer 2092-1174/000-5000) ermöglicht eine saubere Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Diese Federleiste/Buchse benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 10 mm . Bei diesem Produkt kommt die Push-in CAGE CLAMP®-Technologie zum Einsatz. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (20 x 16,2 x 13,4) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm² bis 2,5 mm² geeignet.

Perfekter Anschluss aller Leiterarten dank Push-in CAGE CLAMP®

Für die Kontaktoberfläche wurde Zinn eingesetzt. Durch einen Drücker wird diese Federleiste/Buchse betätigt. picoMAX® ist ein kompaktes Steckverbindersystem mit innovativem Design. Es kann die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder zweifach nutzen – sowohl für die Kontaktierung des Steckerstiftes als auch für den Anschluss des Leiters. Der Leiterplatten-Steckverbinder wird mittels THT verlötet. Der Leiter wird in einem 90 °-Winkel zur Platine eingeführt.

• Rastermaß: 5 mm
• sichere Verlötung dank THT
• strukturierte und schnelle Elektroinstallation
• doppelte Nutzung der Kontaktkraft einer einzigen Cr-Ni-Stahlfeder
• Betätigung über Drücker
