Beschreibung

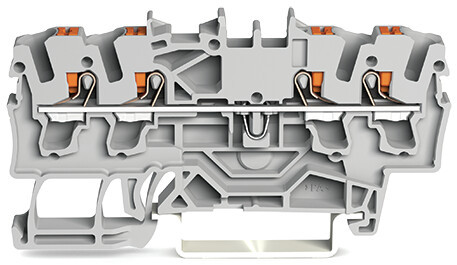

4-Leiter-Durchgangsklemme; mit Drücker; 2,5 mm²; mit Prüföffnung; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 2,50 mm²; grau
Durchgangsklemme Serie 2202 mit Push-in CAGE CLAMP®
Die Durchgangsklemme hat die Artikelnummer 2202-1401 und ermöglicht eine schnelle und zuverlässige Verdrahtung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 10 bis 12 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie genutzt. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Breite x Höhe x Tiefe sind die Abmessungen (5,2 x 69,9 x 39,5) mm. In Abhängigkeit von der Leiterart eignet sich diese Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 4 mm². Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. Die TOPJOB® S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen einfaches Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).Merkmale
| Breite | 5.2 mm |
| Verpackungseinheit | 100 |
| Verpackungseinheit | 1300 |
| Gewicht | 7,7 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 4 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 24 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 69.9 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 4-conductor through terminal block with push-button 2.5 mm? gray |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für Leiterwerkstoff | Kupfer |
