Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 1.100 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

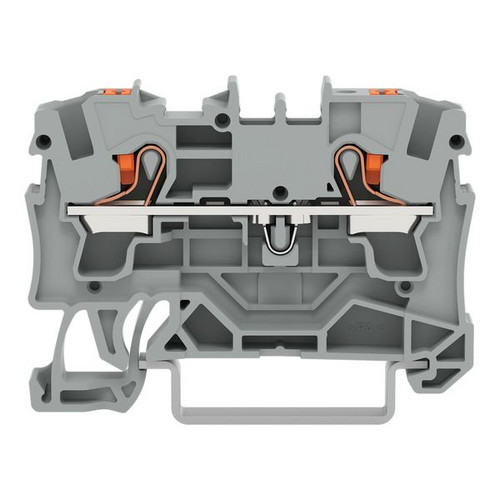

2-Leiter-Durchgangsklemme; mit Drücker; 4 mm²; mit Prüföffnung; für Anwendungen Ex e II geeignet; seitliche und mittige Beschriftung; für Tragschiene 35 x 15 und 35 x 7,5; Push-in CAGE CLAMP®; 4,00 mm²; grau
Durchgangsklemme Serie 2204 mit Push-in CAGE CLAMP®
Bei dieser Durchgangsklemme (Artikelnummer 2204-1201) steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 11 bis 13 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Die Push-in CAGE CLAMP® Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (6,2 x 52,3 x 39,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet. Diese Durchgangsreihenklemme wird durch einen Drücker betätigt. TOPJOB® S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsoptionen: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt).Merkmale
| Breite | 6.2 mm |
| Verpackungseinheit | 1100 |
| Verpackungseinheit | 50 |
| Gewicht | 7,1 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Montageart | Hutschiene TH35 |
| Farbe | grau |
| Bemessungsspannung | 800 V |
| Betriebstemperatur | -60 - 105 °C |
| Abschlussplatte erforderlich | ja |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Bemessungsstrom In | 32 A |
| Explosionsgeprüfte Ausführung "Ex e" | ja |
| Höhe | 52.3 mm |
| Tiefe | 39.5 mm |
| Kurzbeschreibung | 2-conductor through terminal block with push-button 4 mm? gray |
| eClass 11.0 - Klasse | 27141120 |
| UNSPSC 14.0801 - Klasse | 39121410 |
| Geeignet für Leiterwerkstoff | Kupfer |
