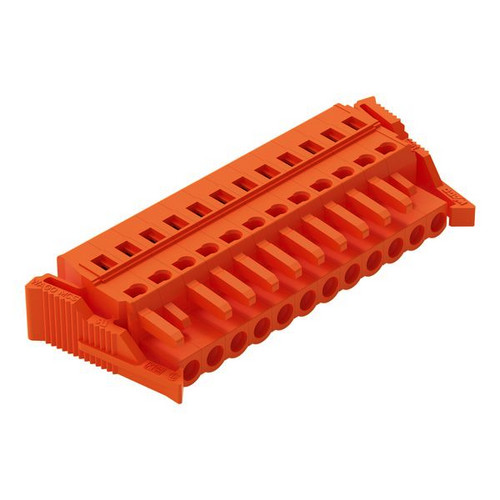

Abbildung ähnlich
01273556
WAGO 231-311/037-047/035-000 1-Leiter-Federle
231-311/037-047/035-000
4044918348348
231-311/037-047/035-00
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 25 ST | Menge übernehmen |
| 400 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 25 ST |
| Bestellschritt | 25 ST |
Beschreibung
1-Leiter-Federleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 5,08 mm; 11-polig; seitliche Verriegelungsklinken; Zugentlastungsplatte; direkt bedruckt; orange
Federleiste/Buchse Serie 231 mit CAGE CLAMP®
Die Federleiste/Buchse hat die Artikelnummer 231-311/037-047/035-000 und bietet eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder gewähren Ihnen die größtmögliche Flexibilität bei verschiedenen Montagearten. Für den Leiteranschluss werden bei dieser Federleiste/Buchse Abisolierlängen von 8 bis 9 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (72,48 x 14,3 x 64,6) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.CAGE CLAMP® – der Industriestandard für Anschluss- und Verbindungstechnik
Die Oberfläche der Kontakte ist aus Zinn. Diese Federleiste/Buchse wird durch ein Betätigungswerkzeug betätigt. Das MCS – "Multi Connection System" von WAGO umfasst insgesamt 7 Familien in den Rastermaßen 2,5 mm bis 10,16 mm und bietet mit dem Leiterquerschnittsbereich von 0,08 bis 25 mm2 ein großes Portfolio an Einsatzmöglichkeiten. Durch die Zugentlastung werden angeschlossene Leiter gesichert und das Handling begünstigt.- einbaufertig
- Polzahl: 11
- Leiteranschlussrichtung zur Leiterplatte: 0 °
- Kompakte Baugrößen
- Betätigung über Betätigungswerkzeug
Merkmale
| Polzahl | 11 |
| Gehäusefarbe | orange |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 25 |
| Verpackungseinheit | 400 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsspannung | 320 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 85 °C |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 5.08 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5.08 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 21.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 16 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | 1-Leiter-Federleiste,CAGE CLAMP®,2,5 mm²,orange |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
