01474601

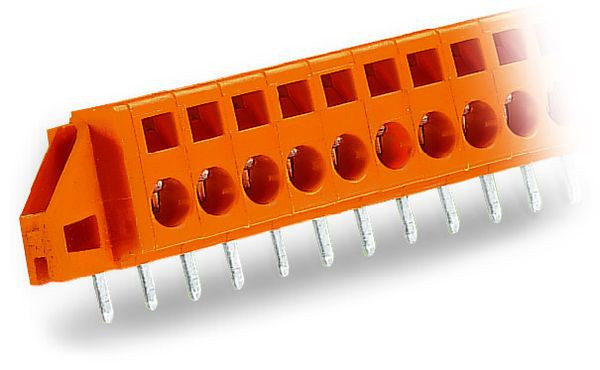

WAGO 231-637/017-000 DURCHFKL.EINLÖT.FLANSCH

Leiterplattenklemme; 2,5 mm²; Rastermaß 5,08 mm; 7-polig; CAGE CLAMP®; Befestigungflansch; orange

Durchführungsklemme Serie 231 mit 0 ° Leitereinführung zur Platine

Die Durchführungsklemme mit der Artikelnummer 231-637/017-000 ermöglicht eine schnelle und sichere Verbindung. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Durchführungsklemmen erhalten Sie diverse Verwendungsmöglichkeiten. Diese Durchführungsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Tragen. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (50,76 x 19 x 19,1) mm. In Abhängigkeit von der Leiterart eignet sich die Durchführungsklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Durchführungsklemme wird durch ein Betätigungswerkzeug betätigt. Die Durchführungsklemme wird mittels THT verlötet. Der Leiter wird im Winkel von 0 ° zur Platine eingeführt.
