02443172 WAGO 2759-290/211-1000 e!RUNTIME, IEC-60870-S

Funktion:

Die Kommunikation gemäß dem IEC-60870-Protokoll kann mit dem Konfigurator komfortabel parametriert werden. Dazu wird die CODESYS V3 Entwicklungsumgebung einmalig um das WAGO Telecontrol Package erweitert.

Mit dem Konfigurator werden die IEC-60870-Objekte eingerichtet und der Datenaustauschnzur SPS-Applikation oder zu den I/O-Modulen konfiguriert. Import- und Exportfunktionen im CSV-Format ermöglichen die Weitergabe der konfigurierten Daten an andere Engineering-Tools.

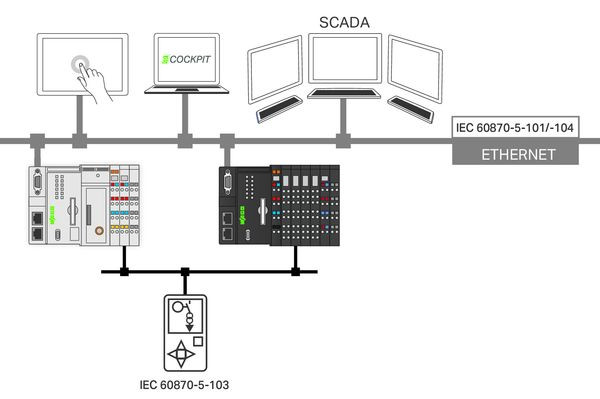

Mit dieser Lizenz werden die Protokolle IEC 60870-5-101 und -104 slaveseitig aktiviert. Damit ist die Erstellung von Gateways zur Konvertierung von einem Protokoll zum anderen möglich, z. B. um Schutzgeräte über Modbus auszulesen und die Daten über -104 an die Netzleittechnik weiterzugeben.

Die Uhrzeitsynchronisierung der Fernwirkunterstationen (Slave) kann direkt sowohl über das IEC-60870-Protokoll mit dem Objekt 103 als auch über (S)NTP erfolgen.

In Melderichtung können IEC-60870-5-101/-104-Informationsobjekte für Einzel-, Doppel- und Stufenmeldungen verwendet werden – weiterhin auch Bitmuster,

Zählwerte und normalisierte, skalierte und Gleitkomma-Messwerte. Alle Informationsobjekte können ohne oder mit Zeitstempel übertragen werden. Gleiches gilt auch für die Informationsobjekte in Befehlsrichtung.

Ein IEC-60870-5-104-Slave kann gleichzeitig bis zu 4 Verbindungen zur Leittechnik (Master) halten.

Ihre Vorteile:

• Verwendung der PFC200-Steuerung als Fernwirkunterstation (Slave) an einer IEC-60870-5-101/-104-Leittechnik (Master)
• Erstellen einer Gateway-Applikation, um Daten von Modbus Schutzgeräten an eine IEC-60870-5-101/-104-Leittechnik zu übertragen.

Einsatz:

Die Lizenz wird in WAGO Upload erfasst und auf ein Gerät geladen. Weitere Installationsschritte sind nicht erforderlich.

Technische Daten:

Siehe Kapitel „Funktionalität der WAGO Protokollbibliothek gemäß IEC 60870-5-101 und -104“ im Produkthandbuch „IEC-60870-Protokoll projektieren“.
