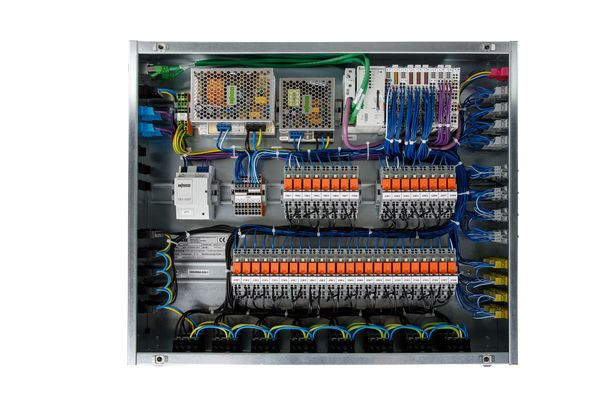

WAGO 2854-301/000-021 Systemverteiler Raumaut

Systemverteiler für 16 Segmente und 8 Sondernutzungsbereiche

Bei Einsatz der Applikation flexROOM, ist der Systemverteiler in der Lage bis zu 24 Segmente sowie 8 Sonderbereiche über alle drei Gewerke (Beleuchtung, Verschattung und Klimatisierung) abzudecken.

Dafür kommen die Sub-Bussysteme Modbus RTU oder EnOcean, DALI, SMI und MP-Bus zum Einsatz.

Funktion

Beleuchtung: 16 Beleuchtungsgruppen (max. 64 EVG), 12 Multisensoren über DALI-Multi-Master (753-647)

Sonnenschutz: 16 Sonnenschutzantriebe (SMI) über SMI-Master (753-1630)

Raumklima: Heiz-/Kühldecke 4-Rohr-System (6-Wege-Ventil), 8 Ventilstellantriebe (MP-Bus), 8 Taupunktsensoren (via MP-Bus-Antrieb) über MP-Bus-Master (750-643)

Raumklima: 16 Fensterkontakte über 16-Kanal-Digitaleingang (750-1405)

Allgemeines

Einspeisung (1-phasig), 1. Phase: Steuerung, MP-Bus

Netzwerk (Ethernet) 2 x RJ-45 (Cat.6)

Controller PFC200 (750-8212)

Schnittstelle für Bedienung: RS-485 Stecker für Onboardschnittstelle (750-960; RS-485 RBG oder EnOcean Gateway, nicht im Lieferumfang enthalten)

Spannungsversorgung:

für Steuerung: DC 24 V / 2,5 A über Primär getaktete Stromversorgung (787-1712)

für Ventilstellantriebe: DC 24 V / 5 A über Primär getaktete Stromversorgung (787-1722)

für DALI-Bus-Versorgung: DC 18 V / 1,1 A über Primär getaktete Stromversorgung (787-1007)

Verlustleistung Bauteile: 33,98 W
