Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 25 ST | Menge übernehmen |
| 250 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 25 ST |
| Bestellschritt | 25 ST |
Beschreibung

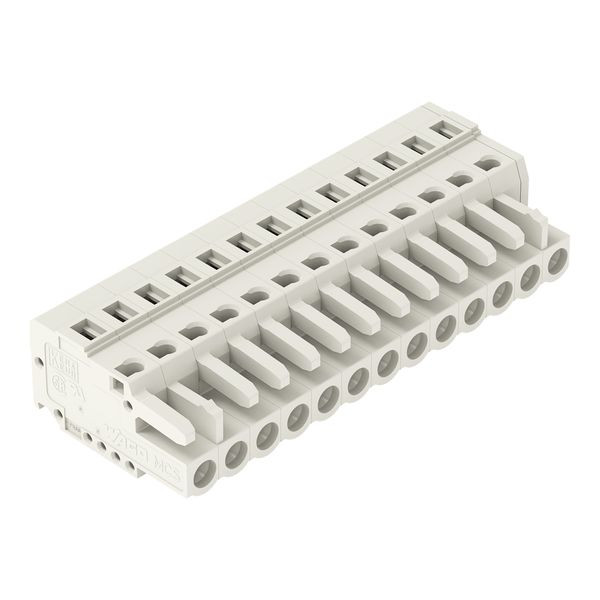

1-Leiter-Federleiste; CAGE CLAMP®; 2,5 mm²; Rastermaß 5 mm; 13-polig; 100% fehlsteckgeschützt; 2,50 mm²; lichtgrau
Federleiste/Buchse Serie 721 mit Betätigungswerkzeug
Die Federleiste/Buchse (Artikelnummer 721-113/026-000) ermöglicht eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder geben Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Maße sind in Breite x Höhe x Tiefe (66,5 x 14,3 x 26,45) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet.Sicher und wartungsfrei – der CAGE CLAMP®-Universalanschluss
Die Kontaktoberfläche ist aus Zinn. Für diese Federleiste/Buchse erfolgt die Betätigung per Betätigungswerkzeug. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen.- Leiteranschlussrichtung zur Leiterplatte: 0 °
- Betätigung über Betätigungswerkzeug
- Für jede Verdrahtungsaufgabe die richtige Klemme
- einbaufertig
- Polzahl: 13
Merkmale
| Polzahl | 13 |
| Gehäusefarbe | sonstige |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 25 |
| Verpackungseinheit | 250 |
| Gewicht | 0,02 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsspannung | 320 V |
| Kontaktausführung | Buchse |
| Betriebstemperatur | -60 - 85 °C |
| Bemessungsstoßspannung | 4 kV |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Werkstoff der Kontaktbeschichtung | Zinn |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschließbare Kabeltype | Rundkabel |
| Rastermaß der Anschlüsse | 5 mm |
| Anzahl der Steckkontaktreihen | 1 |
| Rastermaß der Kontakte | 5 mm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 1.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Schutzart (IP), montiert | IP20 |
| Werkstoff des Isolierkörpers | Thermoplast |
| Werkstoff des Kontaktes | sonstige Kupferlegierungen |
| Winkel Kontakt/Leiteranschluss | 180° (horizontal) |
| Bemessungsstrom In | 16 A |
| Verbindungsart | Leiterplatte zu Kabel |
| Beschichtung Gehäuse | unbeschichtet |
| Kurzbeschreibung | 1-Leiter-Federleiste,CAGE CLAMP®,2,5 mm²,lichtgrau |
| eClass 11.0 - Klasse | 27460202 |
| UNSPSC 14.0801 - Klasse | 39121400 |
