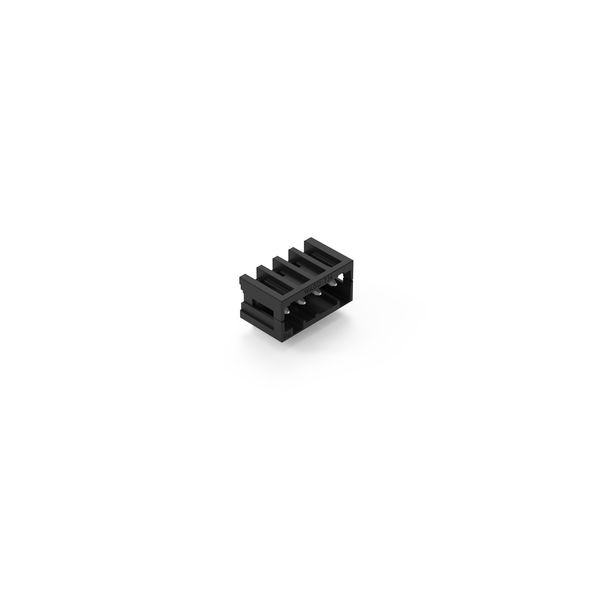

Artikelbild
Abbildung ähnlich
WAGO

01490579
WAGO 734-264/105-604 STIFTL.1X1 ABGEW.FS 3,81

734-264/105-604 4045454792275 734-264/105-604
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

200 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 200 ST
Bestellschritt 200 ST

Beschreibung

THR-Stiftleiste; Lötstift 1,0 x 1,0 mm; abgewinkelt; 100% fehlsteckgeschützt; Rastermaß 3,81 mm; 4-polig; schwarz

Stiftleiste Serie 734, schwarz

Die Stiftleiste hat die Artikelnummer 734-264/105-604 und bietet eine fehlerfreie Elektroinstallation. Unsere Leiterplatten-Steckverbinder ermöglichen Ihnen die größtmögliche Flexibilität bei unterschiedlichen Montagearten. Die Maße sind in Breite x Höhe x Tiefe (17,33 x 10,9 x 10,3) mm. Die Oberfläche der Kontakte besteht aus Zinn. Das "Multi Connection System" – MCS von WAGO ist das vielfältige Steckverbindersystem mit überzeugenden Lösungen für Ihre Anwendungen. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Merkmale

Polzahl 4
Gehäusefarbe schwarz
Verpackungseinheit 200
Gewicht 1,3
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Bemessungsspannung 160 V
Kontaktausführung Stift
Betriebstemperatur -60 - 100 °C
Befestigungsart löten
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Bemessungsstoßspannung 2.5 kV
Ausführung des elektrischen Anschlusses THR-Anschluss
Werkstoff der Kontaktbeschichtung Zinn
Überspannungskategorie III
Verschmutzungsgrad 2
Länge des Pins 2.4 mm
Rastermaß der Anschlüsse 3.81 mm
Anzahl der Steckkontaktreihen 1
Art der Banderolierung ohne
Geeignet für Leiterplattendicke 1.5 mm
Rastermaß der Kontakte 3.81 mm
Steckverbinderausführung freier Steckverbinder
Werkstoff des Isolierkörpers Thermoplast
Winkel Leiterplatte/Kontakt 0°/180° (horizontal)
Art der Leiterplattenbefestigung Anschlusskontakt
Bemessungsstrom In 10 A
Verbindungsart flexibler Leiterplattenverbinder
Kurzbeschreibung Male header (for PCBs) Angled solder pin 1 x 1 mm 4-pole black
eClass 11.0 - Klasse 27460201
UNSPSC 14.0801 - Klasse 39121400
