Beschreibung

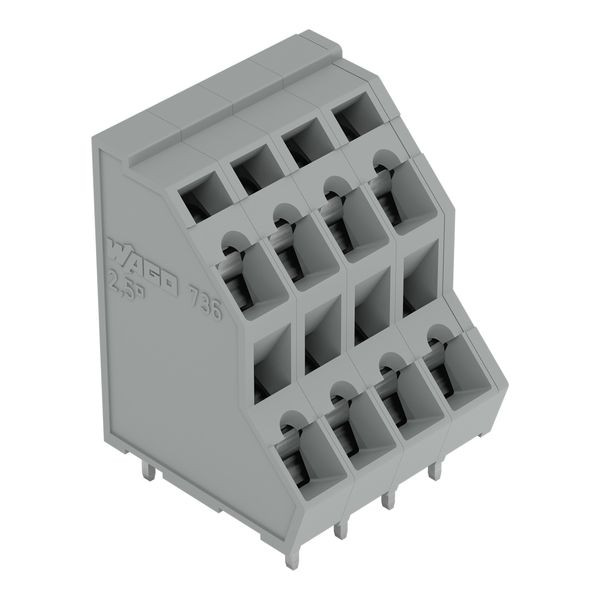

Doppelstock-Leiterplattenklemme; 2,5 mm²; Rastermaß 5 mm; 4-polig; CAGE CLAMP®; grau
Leiterplattenklemme Serie 736 mit 45 ° Leitereinführung zur Platine
Die Leiterplattenklemme hat die Artikelnummer 736-102 und ermöglicht eine einfache und zuverlässige Verdrahtung. Mit unseren Leiterplattenklemmen erhalten Sie ein universelles Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Für den Leiteranschluss werden bei dieser Leiterplattenklemme Abisolierlängen von 5 bis 6 mm benötigt. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgestattet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. Die Maße sind in Breite x Höhe x Tiefe (11,1 x 30,6 x 21) mm. In Abhängigkeit von der Leiterart eignet sich die Leiterplattenklemme für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Die Oberfläche der Kontakte ist aus Zinn. Diese Leiterplattenklemme wird durch ein Betätigungswerkzeug betätigt. Die Verlötung der Leiterplattenklemme erfolgt mittels THT. Eingeführt wird der Leiter im 45 °-Winkel zur Platine.Merkmale
| Gehäusefarbe | grau |
| Verpackungseinheit | 161 |
| Gewicht | 4,9 |
| Gewichtseinheit | G |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369010 |
| Höhe | 26.5 mm |
| Bemessungsspannung | 320 V |
| Betriebstemperatur | -60 - 105 °C |
| Befestigungsart | löten |
| Anzahl der Etagen | 2 |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Federzuganschluss |
| Anschlussart Leiterplatte | Lötanschluss |
| Länge des Pins | 4 mm |
| Werkstoff der Anschlussoberfläche | Zinn |
| Rastermaß der Anschlüsse | 5 mm |
| Art der Banderolierung | ohne |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Werkstoff des Isolierkörpers | Thermoplast |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Bemessungsstrom In | 21 A |
| Anzahl der elektrischen Anschlüsse | 4 |
| Kurzbeschreibung | Doppelstock-Leiterplattenklemme,2,5 mm²,Rastermaß 5 mm,grau |
| eClass 11.0 - Klasse | 27460101 |
| UNSPSC 14.0801 - Klasse | 39121432 |
