03400436

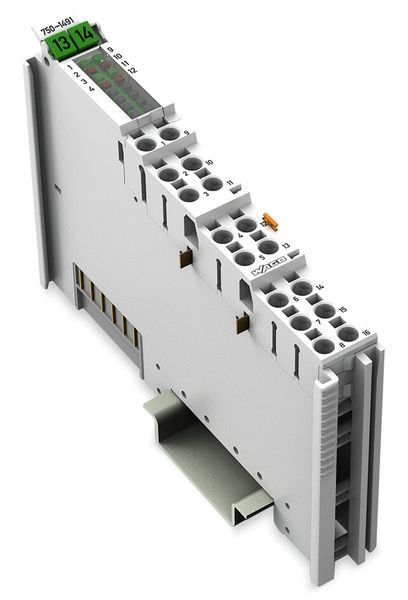

WAGO 750-1491 2-Kanal-Analogeingang

2-Kanal-Analogeingang; Widerstandsbrücken (DMS)

Das Analogeingangsmodul ermöglicht den direkten Anschluss von zwei Widerstandsbrücken. Die Brückenspannung U_d und die Versorgungsspannung U_ref der jeweiligen Brücke werden mit einer Auflösung von 16 Bit digitalisiert. Die beiden Eingangskanäle für die jeweilige Widerstandsbrücke stehen als zwei 16-Bit-Werte zur weiteren Verarbeitung zur Verfügung. Aus dem Quotienten der beiden Messwerte U_d und U_ref kann der Anwender die Verstimmung der Brücke ermitteln. Die beiden Kanäle sind untereinander funktional galvanisch getrennt. Die interne Versorgungsspannung wird aus der Systemversorgung abgeleitet. Die Einspeisung einer separaten 24V-Feldspannung ist nicht notwendig. Die über die Leistungskontakte eingespeiste Spannung wird an nachfolgende I/O-Module durchgeschleift. Der Schirmanschluss ist zur Tragschiene geführt. Die Parametrierung des Moduls erfolgt über GSD-Datei, e!COCKPIT oder WAGO-I/O-CHECK.
