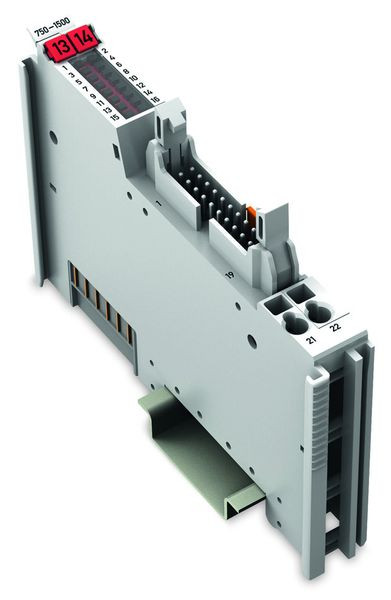

Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 152 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
es werden Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren weitergegeben, alle Ausgänge sind kurzschlussfest ausgeführt, Feld- und Systemebene sind galvanisch getrennt.
Für die Versorgung mit DC 5 V ist eine zusätzliche Einspeiseklemme zu setzen!
positiv schaltend 16-Kanal-Digitalausgang; DC 24 V; 0,5 A; Flachbandkabel
Für die Versorgung mit DC 5 V ist eine zusätzliche Einspeiseklemme zu setzen!
positiv schaltend 16-Kanal-Digitalausgang; DC 24 V; 0,5 A; Flachbandkabel
Das Digitalausgangsmodul verfügt bei nur 12 mm Baubreite über 16 Kanäle.
Es gibt binäre Steuersignale aus dem Automatisierungsgerät an die angeschlossenen Aktoren (z. B. Magnetventile, Schütze, Geber, Relais oder andere elektrische Lasten) aus.
Das Modul ermöglicht den Anschluss von Elektronikbausteinen über ein 20-poliges Flachbandkabel.
Die 24V-Versorgungsspannung für die Bausteine kann über zwei CAGE CLAMP®-Anschlüsse eingespeist werden.
Der Signalzustand jedes Kanals wird mit einer grünen Status-LED angezeigt.
Feld- und Systemebene sind galvanisch voneinander getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 152 |
| Gewicht | 0,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 74.1 mm |
| Anzahl der digitalen Ausgänge | 16 |
| Verzögerungszeit bei Signalwechsel | 0.2 ms |
| Spannungsart der Versorgungsspannung | DC |
| Ausgangsstrom | 0.5 A |
| Art des Digitalausgangs | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Zulässige Spannung am Ausgang | 24 V |
| Art der Ausgangsspannung | DC |
| Ausführung | positiv schaltend |
| Kurzbeschreibung | 16DO 24 VDC 0.5A Ribbon Cable |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
