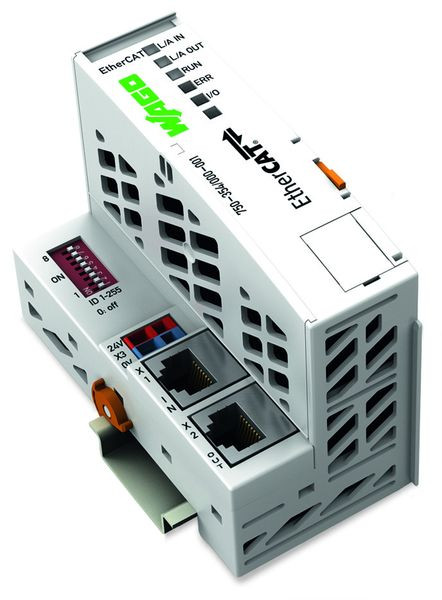

01903338 WAGO 750-354/000-001 ETHERCAT FELDBUSKOPPLER
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Der EtherCAT®-Feldbuskoppler verbindet EtherCAT® mit dem modularen WAGO-I/O-SYSTEM.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Modulen handeln.
Mit der oberen EtherCAT®-Schnittstelle wird der Koppler an das Netzwerk angeschlossen. Die untere RJ-45-Buchse dient zum optionalen Anschluss weiterer EtherCAT®-Geräte im gleichen Strang.
EtherCAT® (Ethernet Control Automation Technology) ist ein Echtzeit-ETHERNET-System für die Industrieautomatisierung, das sich durch flexible Topologie, hohe Performance und einfache Handhabung auszeichnet. Mit EtherCAT® kann die aufwändige ETHERNET-Sterntopologie durch eine einfache Linien- oder Baumstruktur ersetzt werden.
Mit dem Adresswahlschalter kann die „Explicit Device ID“ (kurz: EDI) eingestellt werden. Die „Explicit Device ID“ ermöglicht die feste Vergabe einer ID an einen EtherCAT®-Slave.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 49.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85176200 |
| Höhe | 96.8 mm |
| Tiefe | 71.9 mm |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Mit optischer Schnittstelle | ja |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.25 A |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Kurzbeschreibung | Feldbuskoppler EtherCAT;ID-Switch;lichtgrau |
