Beschreibung

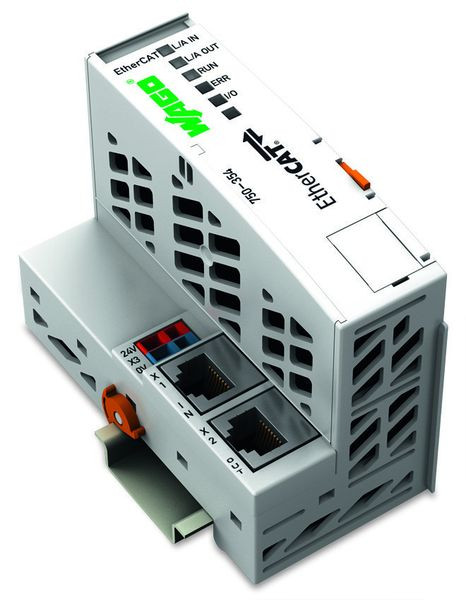

Feldbuskoppler EtherCAT
Der EtherCAT-Feldbuskoppler verbindet EtherCAT mit dem modularen WAGO-I/O-SYSTEM.
Der Feldbuskoppler erkennt die gesteckten I/O-Klemmen und erstellt daraus ein lokales Prozessabbild. Hierbei kann es sich um eine gemischte Anordnung von analogen (Datenaustausch wortweise) und digitalen (Datenaustausch bitweise) Klemmen handeln.
Mit der oberen EtherCAT-Schnittstelle wird der Koppler an das Netzwerk angeschlossen. Die untere RJ-45-Buchse dient zum optionalen Anschluss weiterer EtherCAT-Geräte im gleichen Strang.
EtherCAT* (Ethernet Control Automation Technology) ist ein Echtzeit-ETHERNET-System für die Industrieautomatisierung, das sich durch flexible Topologie, hohe Performance und einfache Handhabung auszeichnet. Mit EtherCAT kann die aufwändige ETHERNET-Sterntopologie durch eine einfache Linien- oder Baumstruktur ersetzt werden.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 65 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 57 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85176200 |
| Höhe | 96.8 mm |
| Tiefe | 71.9 mm |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Mit optischer Schnittstelle | ja |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.25 A |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Kurzbeschreibung | FC EtherCAT |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242607 |
| UNSPSC 14.0801 - Klasse | 32151705 |
