02443178
WAGO 750-363/040-000 Feldbuskoppler EtherNet/
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

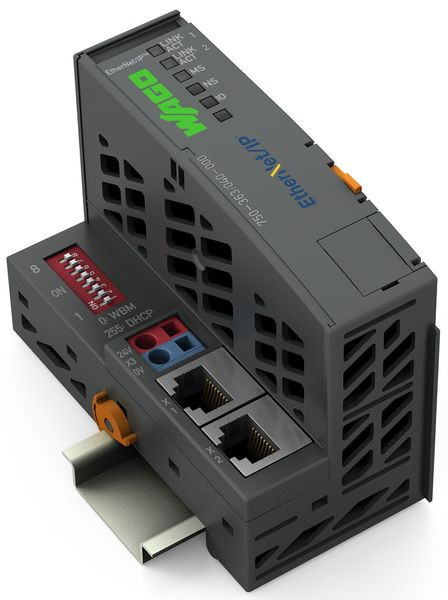

Der EtherNet/IPTM Feldbuskoppler 750-363/040-000 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IPTM.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen.
Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden.
Der Koppler ist für Feldbuskommunikation in EtherNet/IPTM-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP).
Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit (je nach Einsatzbereich ist ggf. ein Filtermodul mit einzuplanen, siehe XTR Systemhandbuch)
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 49.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 96.8 mm |
| Tiefe | 71.9 mm |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.28 A |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Kurzbeschreibung | Feldbuskoppler EtherNet/IP,4. Generation,Extrem |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242607 |
| UNSPSC 14.0801 - Klasse | 32151705 |
