Beschreibung

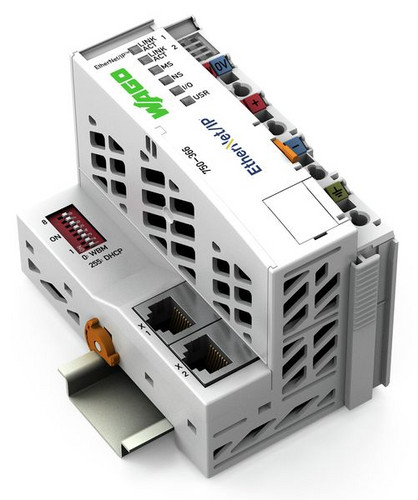

Feldbuskoppler EtherNet/IP; 4. Generation; DLR
Der EtherNet/IPTM Feldbuskoppler 750-366 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IPTM. Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Der Feldbuskoppler unterstützt das DLR (Device Level Ring) Protokoll in der Rolle als „Beacon-Based Ring Node“ und kann in Ring- oder Linientopologien eingesetzt werden. Entsprechend der EtherNet/IPTM Spezifikation wird auch QoS (Quality of Service) und ACD (Address Conflict detection) unterstützt. Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, fest) vorgegeben werden. Der Koppler ist für Feldbuskommunikation in EtherNet/IPTM-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Der EtherNet/IPTM Feldbuskoppler 750-366 verbindet das modulare WAGO-I/O-SYSTEM mit dem Feldbussystem EtherNet/IPTM. Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild. Der Feldbuskoppler unterstützt das DLR (Device Level Ring) Protokoll in der Rolle als „Beacon-Based Ring Node“ und kann in Ring- oder Linientopologien eingesetzt werden. Entsprechend der EtherNet/IPTM Spezifikation wird auch QoS (Quality of Service) und ACD (Address Conflict detection) unterstützt. Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, fest) vorgegeben werden. Der Koppler ist für Feldbuskommunikation in EtherNet/IPTM-Netzen geeignet. Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 61.5 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,15 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 71.9 mm |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Art der Eingangsspannung | DC |
| Anzahl der Steckplätze | 1 |
| Mit steckbaren Baugruppen, digitale E/A | ja |
| Mit steckbaren Baugruppen, analoge E/A | ja |
| Mit steckbaren Baugruppen, Kommunikationsmodule | ja |
| Mit steckbaren Baugruppen, Funktions- u. Technologie-Module | ja |
| Mit steckbaren Baugruppen, Zentralmodule | ja |
| Mit steckbaren Baugruppen, sonstige | ja |
| Mit Potenzialtrennung | ja |
| Mit integrierter Stromversorgung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Buskoppler für modularen Stationsaufbau | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Systemkomponente | ja |
| Eingangsspannung bei DC | 24 V |
| Max. Eingangsstrom bei DC | 0.48 A |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Kurzbeschreibung | Feldbuskoppler EtherNet/IP,4. Generation,DLR |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242607 |
| UNSPSC 14.0801 - Klasse | 32151705 |
