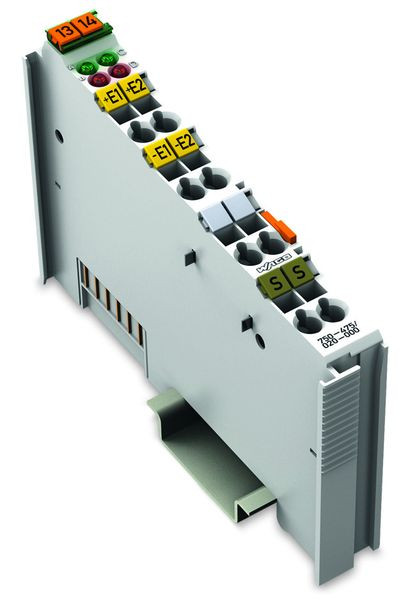

Abbildung ähnlich

01906497 WAGO 750-475/020-000 2AI 0-5A AC/DC Diff.

Lieferanten-Type: 750-475/020-000 EAN: 4045454493073 Lieferanten-Artikel-Nr.: 750-475/020-000

auf Anfrage

je 100 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen

Funktionen

Datenblatt-Export

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

verarbeitet Signale normierter Größen (Spannung, Strom, Temperatur, Widerstand), das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen, zur Spannungsversorgung wird die Systemspannung genutzt, die Eingangskanäle des Moduls sind Differenzeingänge, der Schirmanschluss ist direkt zur Tragschiene geführt
0-5 A AC/DC 2-Kanal-Analogeingang; AC/DC 0 … 5 A; Differenzeingang

Das Analogeingangsmodul verarbeitet AC- und DC-Ströme im Bereich 0 … 5 A eff.

Der Maximalwert des Stromes darf 6 A nicht überschreiten.

Die beiden Messkanäle sind untereinander galvanisch getrennt.

Das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen.

Zur Spannungsversorgung wird die Systemspannung genutzt.

Die Eingangskanäle des Moduls sind Differenzeingänge.

Der Schirmanschluss ist direkt zur Tragschiene geführt.

Merkmale

Schutzart (IP)	IP20
Breite	12 mm
Verpackungseinheit	1
Statistische Warennummer	84733080
Höhe	100 mm
Tiefe	69.8 mm
Anzahl der analogen Eingänge	2
Spannungsart der Versorgungsspannung	AC/DC
Eingang, Strom	ja
Auflösung der Analogeingänge	15 Bit
Ausführung des elektrischen Anschlusses	Federzuganschluss
Tragschienenmontage möglich	ja
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich	ja
Systemkomponente	ja
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Ausführung	0 - 5 A AC/DC
Kurzbeschreibung	2-Kanal-Analogeingang;AC/DC 0 … 5 A;Differenzeingang;lichtgrau
