02443183 WAGO 750-489 4-Kanal-Analogeingang, Widerstan
750-489
4055143948029
750-489
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |

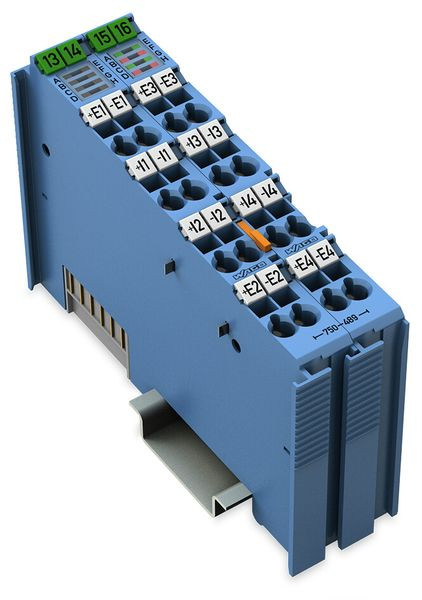

Beschreibung
4-Kanal-Analogeingang; Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS); 16 Bit; Diagnose; Eigensicher
Das Analogeingangsmodul erlaubt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Millivoltgebern, Widerständen, Widerstandsbrücken (DMS), Potentiometern und Kaltleitern aus den explosionsgefährdeten Bereichen der Zonen 0 und 1. Die Kaltstellenkompensation des jeweiligen Kanals befindet sich innerhalb des Moduls. Die Installation des WAGO I/O Systems 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Die Parametrierung erfolgt über GSD-Datei,e! COCKPIT oder WAGO-I/O-CHECK.
Anzeigen:
Das Analogeingangsmodul erlaubt den direkten Anschluss von Widerstandsthermometern, Thermoelementen, Millivoltgebern, Widerständen, Widerstandsbrücken (DMS), Potentiometern und Kaltleitern aus den explosionsgefährdeten Bereichen der Zonen 0 und 1. Die Kaltstellenkompensation des jeweiligen Kanals befindet sich innerhalb des Moduls. Die Installation des WAGO I/O Systems 750 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Der Schirmanschluss ist direkt zur Tragschiene geführt. Die Parametrierung erfolgt über GSD-Datei,
- LED grün (Betriebsbereitschaft Ein/Aus)
- LED rot (Unterlauf, Überlauf, Über-/Unterschreitung des Messbereiches)
Merkmale
Schutzart (IP) | IP20 |
Breite | 24 mm |
Verpackungseinheit | 1 |
Gewicht | 0,1 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100 mm |
Tiefe | 67.8 mm |
Anzahl der analogen Eingänge | 4 |
Spannungsart der Versorgungsspannung | DC |
Eingang, Thermoelement | ja |
Eingangssignal konfigurierbar | ja |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Feldbusanschluss über seperaten Buskoppler möglich | ja |
Systemkomponente | ja |
Zugehöriges Betriebsmittel (Ex ia) | ja |
Zugehöriges Betriebsmittel (Ex ib) | ja |
Versorgungsspannung bei DC | 24 V |
Auflösung der Analogeingänge | 0.1 Bit |
Kurzbeschreibung | 4-Kanal-Analogeingang;Widerstandssensoren/Thermoelemente/Widerstandsbrücken (DMS);16 Bit |
