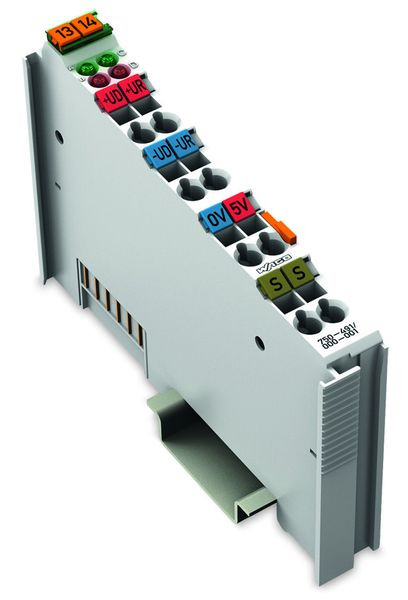

01906519 WAGO 750-491/000-001 1AI Resistance Measuring
750-491/000-001
4045454849368
750-491/000-001
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
1-Kanal-Analogeingang; Widerstandsbrücken (DMS); 125 ms Wandlungszeit
Das Modul ermöglicht den direkten Anschluss einer Widerstandsbrücke. Die Brückenspannung UD und die Versorgungsspannung Uref der Brücke werden mit einer Auflösung von 16 Bit digitalisiert.
Die beiden Eingangskanäle für die Widerstandsbrücke stehen als zwei 16-Bit-Werte zur weiteren Verarbeitung zur Verfügung. Das Messergebnis lässt sich durch die Formel Messwert = UD / Uref berechnen.
Feld- und Systemebene sind galvanisch getrennt.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Anzahl der analogen Eingänge | 1 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 16 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 5 V |
| Kurzbeschreibung | 1-Kanal-Analogeingang;Widerstandsbrücken (DMS);125 ms Wandlungszeit;lichtgrau |
