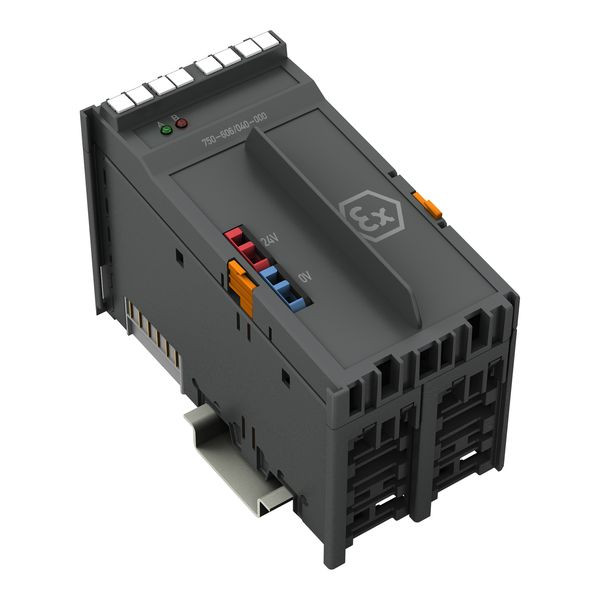

01272673 WAGO 750-606/040-000 Power Supply
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Das Einspeisemodul dient dazu, alle eigensicheren Module Ex i der Serie 750 zu versorgen. Es überwacht die Spannungsversorgung des nachgeschalteten Segments Ex i und trennt den eigensicheren vom nichteigensicheren Teil des WAGO-I/O-SYSTEMs 750 XTR. Ein- und Ausgangsseite sind dabei galvanisch getrennt ausgeführt.
Der maximale Strom, der von dem Einspeisemodul zur Verfügung gestellt wird, beträgt 1,0 A. Bei der Zusammenstellung des Segments Ex i ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird.
Im Kurzschluss- oder Überlastfall wird die Ausgangsspannung durch eine elektronische Überwachung automatisch abgeschaltet. Nach Beseitigung der Störung wird die Ausgangsspannung innerhalb von ca. 10 s wieder aktiviert.
Ist auslastungsbedingt mehr als eine Einspeisemodul pro Station notwendig, müssen vier Distanzmodule (750-616/040-000) den Abstand zwischen den eigensicheren Segmenten sicherstellen.
- Anzeigen:
- LED grün (Eingangsspannung)
- LED grün/rot (Ausgangsspannung vorhanden/nicht vorhanden)
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
Schutzart (IP) | IP20 |
Breite | 48 mm |
Verpackungseinheit | 1 |
Gewicht | 0,17 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100 mm |
Tiefe | 70.9 mm |
Spannungsart der Versorgungsspannung | DC |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Tragschienenmontage möglich | ja |
Busdiagnose möglich | ja |
Mit Einspeisemodul | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Feldbusanschluss über seperaten Buskoppler möglich | ja |
Geeignet als Segmentmodul | ja |
Systemkomponente | ja |
Versorgungsspannung bei DC | 24 V |
Kurzbeschreibung | Potentialeinspeisung;DC 24 V;Diagnose;dunkelgrau |
