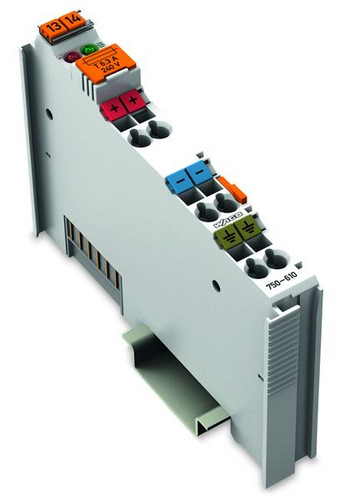

Abbildung ähnlich
01906584 WAGO 750-610 24V DC Power Supply.)
750-610
4045454396145
750-610
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
dienen zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotenzial, bei der Konfiguration des Systems ist darauf zu achten, dass der maximale Strom nicht überschritten wird, sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen, Maße (BxHxT): 64 x 12 x 100 mm
Potentialeinspeisung; DC 24 V; Sicherungshalter; Diagnose
Die Einspeiseklemme dient zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotential.
Der maximale Strom, der über die Einspeiseklemme fließen darf, beträgt 6,3 A. Bei der Konfigurierung des Systems ist darauf zu achten, dass dieser Summenstrom nicht überschritten wird. Sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen.
Die Einspeiseklemme ist durch eine Sicherung (Größe 5 x 20 mm) abzusichern. Der Austausch kann durch Herausziehen des Sicherungshalters schnell und problemlos erfolgen.
Eine defekte Sicherung und der Zustand der Betriebsspannung werden über LED signalisiert.
Die Busklemme überträgt ein Bit für den Zustand der Sicherung und ein zweites Bit für den Zustand der Betriebsspannung zum Feldbuskoppler.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Busdiagnose möglich | ja |
| Mit Einspeisemodul | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Geeignet als Segmentmodul | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Power Supply 24 VDC Fuse |
