Abbildung ähnlich

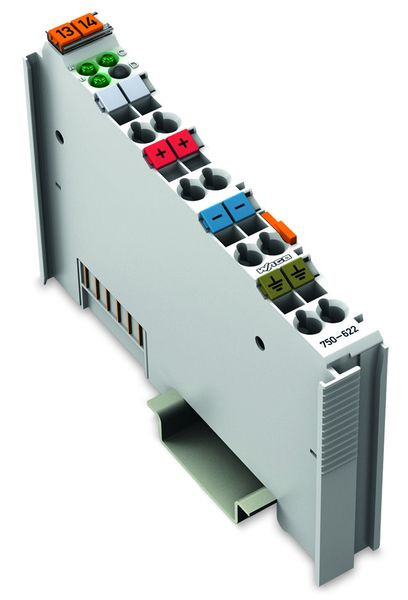

01906593 WAGO 750-622 Binary Space Module
750-622
4045454721749
750-622
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
dienen zur Versorgung der Busklemmen mit dem jeweiligen Versorgungspotenzial, bei der Konfiguration des Systems ist darauf zu achten, dass der maximale Strom nicht überschritten wird, sollte das der Fall sein, so ist eine weitere Einspeiseklemme zu setzen, Maße (BxHxT): 64 x 12 x 100 mm
Binäre Platzhalterklemme mit Potentialeinspeisung Binäres Platzhaltermodul
Binäre Platzhalterklemme mit Potentialeinspeisung Binäres Platzhaltermodul
Die Binärplatzhalterklemme reserviert Bitadressen im Prozessabbild eines Feldbusknotens.
Über eine DIP-Schaltergruppe auf der Seite der Klemme wird die Betriebsart und die Bitbreite festgelegt. Die Betriebsart (Aus-/Eingänge) wird über einen Schalter und die Anzahl der zu reservierenden Ein- oder Ausgänge (2, 4, 6 oder 8) über zwei Schalter bestimmt.
Die ausgewählte Konfiguration wird über 3 LEDs angezeigt.
Die Binärplatzhalterklemme ist gleichzeitig eine Potentialeinspeiseklemme. Sie stellt die 24V-Feldspannung für nachfolgende Busklemmen über die Leistungskontakte bereit.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Mit Potenzialtrennung | ja |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Mit Einspeisemodul | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Geeignet als Segmentmodul | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Binäres Platzhaltermodul;lichtgrau |
