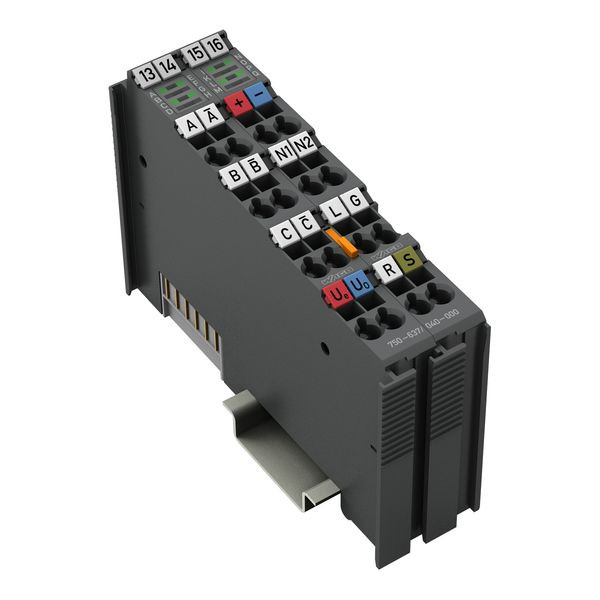

Abbildung ähnlich
03400442
WAGO 750-637/040-000 Inkremental-Encoder-Inte
750-637/040-000
4066966208634
750-637/040-000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Inkremental-Encoder-Interface; DC 5 V; Differenzeingang; 32 Bit; Extrem
Das Modul stellt ein Interface für beliebige Inkremental-Encoder mit unterschiedlichen Anschlüssen dar. Ein Zähler mit Quadraturdecoder sowie ein Latch für den Nullimpuls können von der Steuerung gelesen und aktiviert werden. Die Steuerung kann den Zähler setzen. Je nach Betriebsart wird bei positiver Flanke am Eingang „C“ oder „Latch“ der Zählerwert in das Latch-Register übernommen und der Zähler initialisiert. Die Geschwindigkeit (Inkremente/ms) wird automatisch erfasst und kann alternativ zum Latch-Wert an die Steuerung übertragen werden. Der Eingang „Gate“ erlaubt das Sperren des Zählers. Der Eingang „Ref“ kann eingesetzt werden, um die Funktion der Nullmarke „C“ zu aktivieren. Über die Nockenausgänge (N1, N2) signalisiert das Modul, ob der Zählerwert in definierten Fenstern steht. Die Fensterbereiche lassen sich individuell einstellen. Zur Versorgung benötigt das Modul eine Spannung von DC 24 V. Bei dem Modul kann die Spannungsversorgung für 5V-Geber direkt an den Anschlüssen Ue und U0 abgegriffen werden. Der Schirmanschluss ist direkt zur Tragschiene geführt. Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
Das Modul stellt ein Interface für beliebige Inkremental-Encoder mit unterschiedlichen Anschlüssen dar. Ein Zähler mit Quadraturdecoder sowie ein Latch für den Nullimpuls können von der Steuerung gelesen und aktiviert werden. Die Steuerung kann den Zähler setzen. Je nach Betriebsart wird bei positiver Flanke am Eingang „C“ oder „Latch“ der Zählerwert in das Latch-Register übernommen und der Zähler initialisiert. Die Geschwindigkeit (Inkremente/ms) wird automatisch erfasst und kann alternativ zum Latch-Wert an die Steuerung übertragen werden. Der Eingang „Gate“ erlaubt das Sperren des Zählers. Der Eingang „Ref“ kann eingesetzt werden, um die Funktion der Nullmarke „C“ zu aktivieren. Über die Nockenausgänge (N1, N2) signalisiert das Modul, ob der Zählerwert in definierten Fenstern steht. Die Fensterbereiche lassen sich individuell einstellen. Zur Versorgung benötigt das Modul eine Spannung von DC 24 V. Bei dem Modul kann die Spannungsversorgung für 5V-Geber direkt an den Anschlüssen Ue und U0 abgegriffen werden. Der Schirmanschluss ist direkt zur Tragschiene geführt. Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,1 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Spannungsart der Versorgungsspannung | DC |
| Anzahl der Funktionen | 1 |
| Geeignet für Wegerfassung | ja |
| Geeignet für Inkremental-Wert-Erfassung | ja |
| Geeignet für Absolut-Wert-Erfassung | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | Inkremental-Encoder-Interface,DC 5 V,Differenzeingang,dunkelgrau |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242605 |
| UNSPSC 14.0801 - Klasse | 32151705 |
