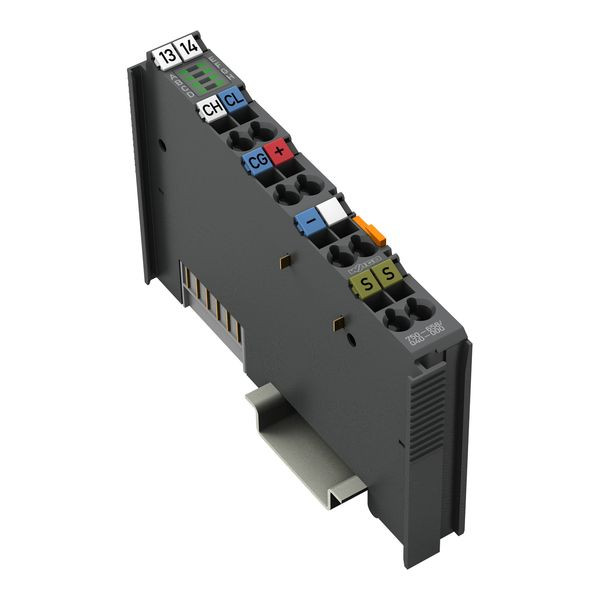

01272693 WAGO 750-658/040-000 CAN Gateway
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Das CAN-Gateway unterstützt den CAN-Layer 2 und gemäß CAN-Spezifikation die zwei verschiedenen Identifier-Formate 2.0A (11-Bit-Identifier) und 2.0B (29-Bit-Identifier). Mit Hilfe von Funktionsbausteinen ist über das Gateway das Lesen und Schreiben von Telegrammen höherer Protokolle wie bspw. CANopen möglich.
Durch die automatische Bitratenerkennung (Auto-Baudrate) stellt sich das Gateway von selbst auf Baudraten von 10 kBit/s bis 1 MBit/s ein. Eine feste Vorgabe der Übertragungsgeschwindigkeit ist ebenfalls möglich. Mit 6 einstellbaren Filtern für Eingangstelegramme haben Sie die Möglichkeit, CAN-Botschaften anhand der CAN-Identifier zu filtern.
Wählen Sie aus drei unterschiedlichen Betriebsarten: zum einen den Sniffer-Modus, der durch passives Mitlesen eine detaillierte Analyse des CAN-Busses bietet; zum anderen den Transparent-Modus, mit dem das Gateway zu einem aktiven CAN-Teilnehmer wird, der beliebige CAN-Telegramme sowohl versenden als auch empfangen kann. Der Mapped-Modus als dritte Betriebsart ermöglicht es, direkt aus dem Prozessabbild CAN-Telegramme zu generieren oder aus empfangenen CAN-Telegrammen selektiv Prozesswerte in das Eingangsprozessabbild zu kopieren. Dabei können Sie wählen, ob ein CAN-Telegramm zyklisch, manuell oder bei Änderung des Prozesswertes gesendet werden soll.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
Schutzart (IP) | IP20 |
Breite | 12 mm |
Verpackungseinheit | 1 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100 mm |
Tiefe | 67.8 mm |
Spannungsart der Versorgungsspannung | DC |
Anzahl der HW-Schnittstellen sonstige | 1 |
Unterstützt Protokoll für CAN | ja |
Anzahl der Funktionen | 1 |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Feldbusanschluss über seperaten Buskoppler möglich | ja |
Systemkomponente | ja |
Versorgungsspannung bei DC | 24 V |
Kurzbeschreibung | CAN-Gateway;Extrem;dunkelgrau |
