Beschreibung

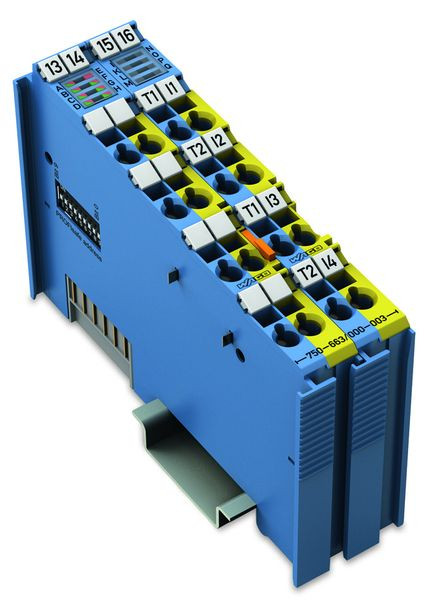

Das eigensichere PROFIsafe-Eingangsmodul 750-663/000-003 für die funktionale Sicherheit, mit Risikominderungen bis SIL 3, Kat. 4, PL e, ist speziell für die sichere Erfassung von potentialfreien, kontaktbehafteten Not-Aus-Schaltern, Schutztürschaltern, Betriebsartenwahlschaltern sowie sicheren Sensoren, die sich im Bereich von explosionsfähigen Atmosphären der Zonen 0, 1 und 2 befinden, konzipiert. Das sichere Eingangsmodul selbst muss in der Zone 2 installiert werden.
Das Eingangsmodul besitzt 4 taktsensitive Eingänge (I1 … I4), die von 2 unterschiedlich getakteten, kurzschlussfesten Ausgängen (T1 … T2) versorgt werden. Die Eingänge werden damit kontinuierlich auf Querschluss und Fremdeinspeisung überwacht.
Diese und weitere sicherheitsrelevante Funktionen wie z.B. Betriebsarten bzw. das Abschalten der Testimpulse, Diskrepanzzeiten oder Filterzeiten können über WAGO-I/O-CHECK parametriert werden. Das Parametriertool unterstützt die Aufrufschnittstelle TCI (Tool Calling Interface) CC2 bzw. CC3. Je nach Einstellung können die Parameter beim Modultausch automatisch über einen PROFIsafe-konformen iPar-Server von der Steuerung heruntergeladen werden. Das Modul unterstützt die PROFIsafe-Protokolle V1 und V2 (PROFIBUS, PROFINET).
Die Anordnung der einzelnen Module ist, im jeweiligen Ex-Segment des Feldbusknotens, beliebig.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 24 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,09 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85389091 |
| Höhe | 100 mm |
| Tiefe | 67.8 mm |
| Eingangsstrom bei Signal 1 | 3 mA |
| Geeignet für Sicherheitsfunktionen | ja |
| Anzahl der digitalen Eingänge | 4 |
| Spannungsart der Versorgungsspannung | DC |
| Art des Digitalausgangs | sonstige |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Zugehöriges Betriebsmittel (Ex ia) | ja |
| Zugehöriges Betriebsmittel (Ex ib) | ja |
| Performance Level nach EN ISO 13849-1 | Level e |
| Versorgungsspannung bei DC | 24 V |
| SIL nach IEC 61508 | 3 |
| Verzögerungszeit bei Signalwechsel | 0 - 200 ms |
| Kurzbeschreibung | Eigensicherer 4-Kanal-Digitaleingang,DC 24 V,PROFIsafe V 2.0 iPar |
| Art der Eingangsspannung | DC |
| Ausgangsstrom | 0.005 A |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242604 |
| UNSPSC 14.0801 - Klasse | 32151701 |
