Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 38 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

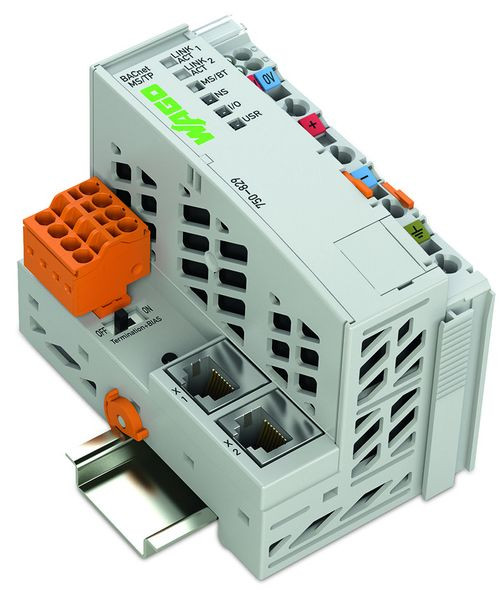

Der BACnet-MS/TP-Controller (750-829) verbindet das WAGO-I/O-SYSTEM mit dem Protokoll BACnet. Der 750-829 entspricht dem BACnet-Device-Profil B-BC gemäß DIN EN ISO 16484-5. Die Kommunikation mit anderen BACnet-Geräten erfolgt über BACnet MS/TP.
Er stellt intern 3 Funktionen bereit:
- 1. Native-Server: Für die an den Controller angeschlossenen Digitaleingangs-/-ausgangsmodule und Analogeingangs-/-ausgangsmodule werden automatisch passende BACnet-Objekte pro Kanal generiert.
- 2. Application-Server: Weitere, unterstützte BACnet-Objekte können über die IEC-61131-3-Programmierumgebung angelegt und einem BACnet-Netzwerk zur Verfügung gestellt werden.
- 3. Application-Client: Mit der Client-Funktionalität ist ein Zugriff auf Objekte und deren Eigenschaften von anderen BACnet-Geräten aus möglich.
Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.
Als Service-Schnittstelle werden die ETHERNET-Schnittstellen z.B. für einen IEC-Download verwendet. Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen darüber hinaus die ETHERNET-Verdrahtung in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen des Controllers zur Verfügung. Der Webserver kann nicht über BACnet MS/TP verwendet werden.
Für die Erstinbetriebnahme muss über einen Standard-Web-Browser auf das Web-Based-Management (WBM) zugegriffen, dort die Baudrate festlegt und der MSTP-Feldbus aktiviert werden. Die weitere Konfiguration und Inbetriebnahme erfolgt dann mit der Windows-Software WAGO-BACnet-Konfigurator (mindestens V1.8), wofür ein zusätzlicher BACnet-Router im Netzwerk erforderlich ist.Die unterstützten Objekte, Dienste und Eigenschaften sind dem PICS (Protocol Implementation Statement) zu entnehmen. Der Controller unterstützt maximal 250 BACnet-Objekte.
Über einen Schiebeschalter kann gemeinsam mit dem BIAS-Netzwerk ein Abschlusswiderstand auf die RS-485-Schnittstelle zugeschaltet werden.
Merkmale
| Breite | 62 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 38 |
| Gewicht | 0,17 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371091 |
| Ausführung | modular |
| Höhe | 100 mm |
| Tiefe | 100 mm |
| Spannungsart der Versorgungsspannung | DC |
| Speicherart | RAM |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
| Anzahl der HW-Schnittstellen sonstige | 1 |
| Unterstützt Protokoll für MODBUS | ja |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Systemkomponente | ja |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Versorgungsspannung bei DC | 24 V |
| Speichergröße | 1024 kByte |
| Kurzbeschreibung | Controller BACnet MS/TP |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| eClass 11.0 - Klasse | 27242207 |
| UNSPSC 14.0801 - Klasse | 32151601 |
