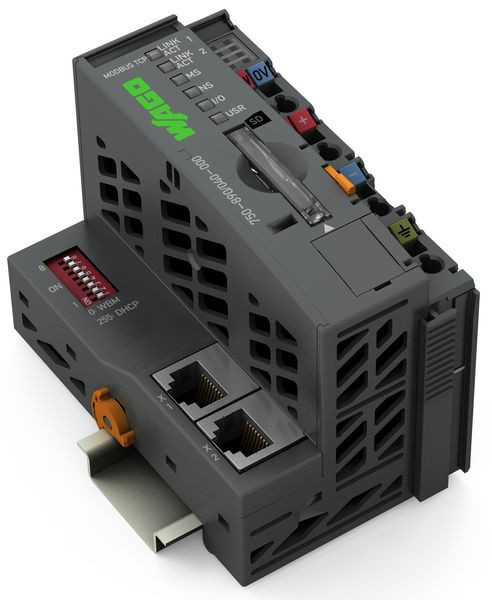

02443210 WAGO 750-890/040-000 Controller Modbus TCP, 4
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
In Verbindung mit dem WAGO-I/O-SYSTEM kann der Modbus TCP-Controller als frei programmierbare Steuerung in ETHERNET-Netzwerken eingesetzt werden.
Der Controller unterstützt digitale und analoge Module sowie Sondermodule der Serien 750/753 und eignet sich für die Datenübertragungen von 10/100 Mbit/s.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen. Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse vorgegeben werden.
Der Controller unterstützt Modbus/TCP für den Einsatz im industriellen Umfeld. Zusätzlich wird eine Vielzahl von standardisierten ETHERNET-Protokollen für die leichte Integration in das IT-Umfeld unterstützt (HTTP(S), BootP, DHCP, DNS, SNTP, SNMP, (S)FTP).Ein integrierter Web-Server stellt dem Benutzer Konfigurationsmöglichkeiten und Statusinformationen der Steuerung zur Verfügung.
Das Gerät ist programmierbar gemäß IEC 61131-3, unterstützt Multitasking und verfügt über eine gepufferte Echtzeituhr.
Der zur Verfügung stehende Datenspeicher beträgt 8 Mbyte.
Der Controller stellt einen Steckplatz für ein wechselbares Speichermedium bereit. Mittels einer Speicherkarte können z. B. Geräteparameter, Boot-Projekte und andere Dateien von einer Steuerung auf eine nächste übertragen werden. Die Karte steht für Zugriffe mittels FTP als zusätzliches Laufwerk zur Verfügung.
Das Gerät ist für den Einsatz unter erschwerten Umgebungsbedingungen geeignet:
- stark erweiterter Temperaturbereich
- höhere Spannungsfestigkeit und EMV-Beständigkeit
- höhere Vibrations- und Schockfestigkeit
Merkmale
Breite | 61.5 mm |
Verpackungseinheit | 1 |
Gewicht | 0,15 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Ausführung | modular |
Höhe | 100 mm |
Tiefe | 71.9 mm |
Spannungsart der Versorgungsspannung | DC |
Speicherart | RAM |
Speichergröße | 8192 kByte |
Anzahl der HW-Schnittstellen Industrial Ethernet | 2 |
Programmspeichererweiterung möglich | ja |
Unterstützt Protokoll für MODBUS | ja |
Tragschienenmontage möglich | ja |
Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
Systemkomponente | ja |
Versorgungsspannung bei DC | 24 V |
Kurzbeschreibung | Controller Modbus TCP;4. Generation;2 x ETHERNET, SD-Karten-Steckplatz |
