Beschreibung

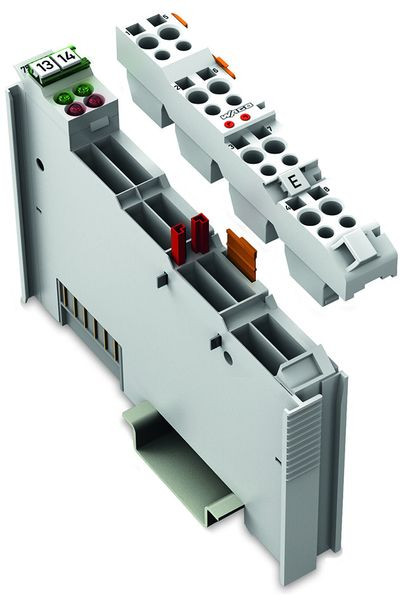

Das Analogeingangsmodul verarbeitet AC- und DC-Spannungen im Bereich 0 … 10 Veff.
Es wird der Effektivwert der Spannung gemessen und mit einer Auflösung von 1 mV dargestellt.
Der Maximalwert der Spannung darf 20 V nicht überschreiten.
Die beiden Messkanäle sind untereinander galvanisch getrennt.
Das Eingangssignal wird galvanisch getrennt zur Systemebene übertragen.
Zur Spannungsversorgung wird die Systemspannung genutzt.
Die Eingangskanäle des Moduls sind Differenzeingänge.
Der Schirmanschluss ist direkt zur Tragschiene geführt..
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 12 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,04 |
| Statistische Warennummer | 84733080 |
| Höhe | 100 mm |
| Tiefe | 69.8 mm |
| Anzahl der analogen Eingänge | 2 |
| Spannungsart der Versorgungsspannung | DC |
| Eingang, Spannung | ja |
| Auflösung der Analogeingänge | 15 Bit |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Tragschienenmontage möglich | ja |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 3G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 3D |
| Feldbusanschluss über seperaten Buskoppler möglich | ja |
| Systemkomponente | ja |
| Versorgungsspannung bei AC 50 Hz | 24 V |
| Versorgungsspannung bei AC 60 Hz | 24 V |
| Versorgungsspannung bei DC | 24 V |
| Kurzbeschreibung | 2-Kanal-Analogeingang,AC/DC 0 … 10 V,Differenzeingang,lichtgrau |
| Zertifiziert für UL-Gefahrenbereich Klasse I | ja |
| Zertifiziert für UL-Gefahrenbereich Division 1 | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) | ja |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) | ja |
| Leistungsaufnahme | 1 W |
| eClass 11.0 - Klasse | 27242601 |
| UNSPSC 14.0801 - Klasse | 32151701 |
