Artikelbild
Abbildung ähnlich
WAGO

01916783

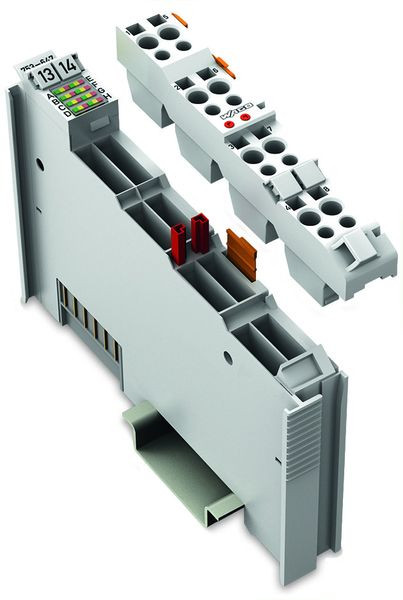

WAGO 753-647 DALI MULTI-MASTER MODULE

753-647 4050821475712 753-647
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
152 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

DALI-Interface in Kombination mit den Controllern und Klemmen der Serie 750, sie unterstützt jeweils 64 Adressen für "Control Gears" (EVGs (Elektronische Vorschaltgeräte)) und 64 Adressen für DALI-Sensoren DALI-Multi-Master

Der DALI-Multi-Master (753-647) ist zertifiziert gemäß dem DALI-2-Standard IEC 62386. Der herstellerübergreifende DALI-Standard hat das Ziel, die Interoperabilität von DALI-Busteilnehmern im Beleuchtungsbereich zu gewährleisten.

Das 12 mm breite Modul ist ein DALI-Interface in Kombination mit den Controllern und Modulen der Serie 750 (BACnet, KNX, EnOcean, LON®, Modbus® und weitere).

Ein DALI-Multi-Master unterstützt jeweils 64 Adressen für Betriebsgeräte (EVG/Elektronische Vorschaltgeräte) und 64 Adressen für Steuergeräte (DALI-Multi-Sensoren: Aufgrund der zyklischen Sendecharakteristik Anschluss von max. 16 Sensoren empfohlen). Jedes DALI-EVG kann 16 Gruppen und 16 Szenen zugeordnet werden. Der DALI-Multi-Master bietet darüber hinaus weitere 16 virtuelle Gruppen auf dem DALI-Bus. Durch das WAGO-I/O-SYSTEM 750 sind Kombinationen von DALI-Steuerungen mit anderen Gewerken möglich. Es können mehrere DALI-Master an einem Feldbusknoten angereiht werden. Die maximale Anzahl der Module an einem Controller ist abhängig vom Speicherbedarf der Applikation. Zur Programmierung der Feldbusknoten dient die Programmiersoftware WAGO-I/O-PRO (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3). WAGO unterstützt die Programmierung mit einer umfassenden IEC-61131-3-Bibliothek mit einfachen Bausteinen zur Realisierung komplexer Beleuchtungsapplikationen.

Der alternative Easy-Mode sorgt über einfache Funktionsaufrufe für eine Beleuchtungssteuerung ohne aufwendige SPS-Programmierung. Für die Inbetriebnahme und Wartung steht der umfangreiche und einfach zu bedienende WAGO DALI-Konfigurator zur Verfügung, welcher entweder „stand-alone“ betrieben werden kann oder aus der Software WAGO-I/O-CHECK (CODESYS V2.3) bzw. e!COCKPIT (basierend auf CODESYS V3) aufgerufen werden kann.

Zur Versorgung des DALI-Multi-Masters stehen zwei Alternativen zur Verfügung:

1. Der DALI-Multi-Master-DC-/DC-Converter (753-620) zur Versorgung eines einzelnen Moduls.

2. Die Stromversorgung (787-2857) zur Versorgung mehrerer DALI-Multi-Master (753-647)

Merkmale

Schutzart (IP) IP20
Breite 12 mm
Verpackungseinheit 1
Verpackungseinheit 152
Gewicht 0,06
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85389099
Höhe 100 mm
Tiefe 69 mm
Spannungsart der Versorgungsspannung DC
Mit Potenzialtrennung ja
Tragschienenmontage möglich ja
Explosionsschutz-Kategorie für Gas ohne
Explosionsschutz-Kategorie für Staub ohne
Feldbusanschluss über seperaten Buskoppler möglich ja
Versorgungsspannung bei DC 18 V
Unterstützt Protokoll für sonstige Bussysteme ja
Kurzbeschreibung DALI Multi-Master
Anzahl der HW-Schnittstellen sonstige 1
Performance Level nach EN ISO 13849-1 ohne
SIL nach IEC 61508 ohne
eClass 11.0 - Klasse 27242608
UNSPSC 14.0801 - Klasse 32151701
