Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 50 ST | Menge übernehmen |
| 450 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 50 ST |
| Bestellschritt | 50 ST |
Beschreibung

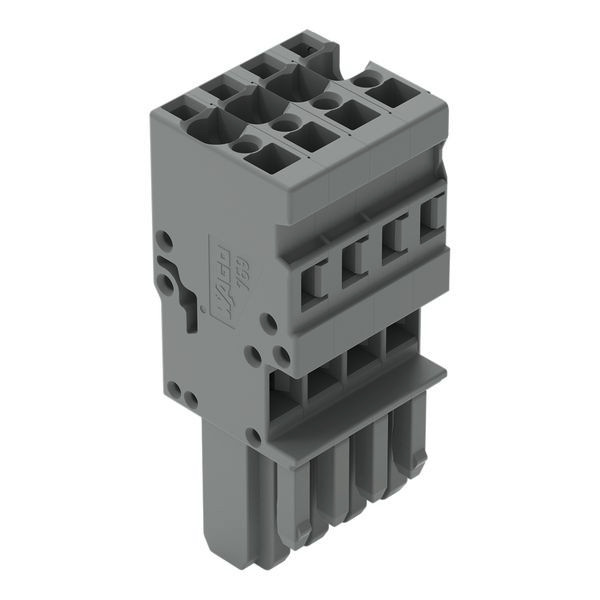

1-Leiter-Federleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 4-polig; Kodiernase; 4,00 mm²; grau
Federleiste/Buchse Serie 769 mit CAGE CLAMP®
Bei dieser Federleiste/Buchse (Artikelnummer 769-104) ist eine fehlerfreie Elektroinstallation der Schwerpunkt. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne, dass eine Vorbehandlung der Leiter erforderlich ist. Das Aufcrimpen von Aderendhülsen kann somit entfallen. In Breite x Höhe x Tiefe sind die Abmessungen (20 x 45,2 x 18,3) mm. Diese Federleiste/Buchse ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 4 mm² geeignet.Einfacher Anschluss von 4 Potenzialen
Über ein Betätigungswerkzeug wird diese Federleiste/Buchse betätigt.- Kompakte Baugrößen
- Betätigung über Betätigungswerkzeug
- vier Anschlussstellen
- strukturierte und schnelle Elektroinstallation
Merkmale
| Breite | 20 mm |
| Polzahl | 4 |
| Verpackungseinheit | 450 |
| Verpackungseinheit | 50 |
| Gewicht | 0,01 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Montageart | sonstige |
| Farbe | grau |
| Bemessungsspannung | 500 V |
| Betriebstemperatur | 105 °C |
| Anzahl der Klemmstellen je Pol | 1 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Bemessungsstrom In | 32 A |
| Werkstoff des Isolierkörpers | Thermoplast |
| Halogenfrei | ja |
| Höhe | 18.3 mm |
| Tiefe | 45.2 mm |
| Kurzbeschreibung | 1-Leiter-Federleiste,CAGE CLAMP®,4 mm²,grau |
| eClass 11.0 - Klasse | 27141106 |
| UNSPSC 14.0801 - Klasse | 39121410 |
