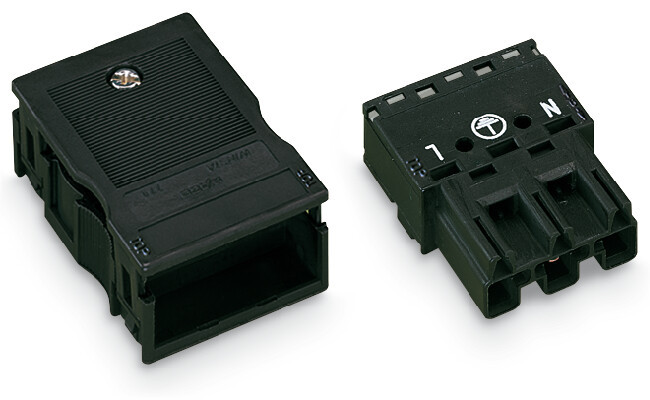

01508469 WAGO 770-113 STECKERTEIL 3-P. SCHWARZ
770-113
4044918254083
770-113
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
25 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
2 x 0,5-4 mm², 250 V / 4 kV / 3, 25 A, für Leitungsdurchmesser 8-11,5 mm
Stecker; mit Zugentlastungsgehäuse; 3-polig; Kod. A; 4,00 mm²; schwarz
Stiftleiste WINSTA® MIDI mit Fehlsteckschutz
Die Stiftleiste WINSTA® MIDI mit Schutzart IP20 ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 gewährleistet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Vollkommene Flexibilität bei der Elektroinstallation bietet Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen flexibel gerecht wird. Die Abmantellänge beträgt 55 mm.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Entscheiden Sie sich für Qualität und Haltbarkeit – mit Schutzart IP20 von WAGO werden Installationen mehrerer elektrischer Komponenten besonders vereinfacht.- Fehlerfreiheit durch Fehlsteckschutz
- einfache Schaltungen
- zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen
- einbaufertig, sofort nutzbar
- sichere und schnelle Montage
Merkmale
Schutzart (IP) | IP20 |
Länge | 76 mm |
Breite | 34.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 25 |
Gewicht | 0,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Höhe | 15 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Mit Zugentlastung | ja |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Pol-Kennzeichnung | L, N, PE |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Art der Verriegelung | separat |
Kabeldurchmesser | 11.5 - 8 mm |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.12528 kWh |
Kurzbeschreibung | Plug with strain relief housing 3-pole black |
