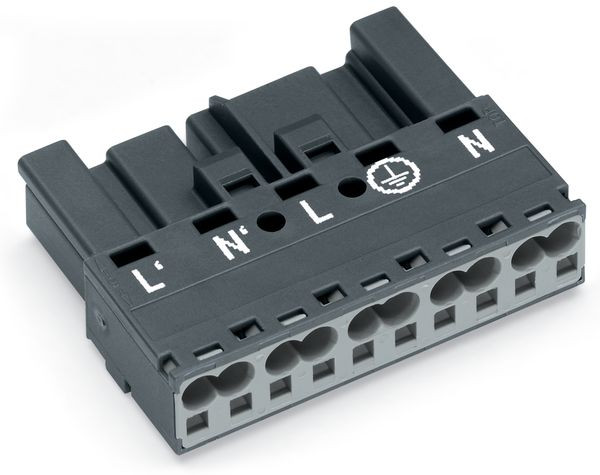

Abbildung ähnlich
WAGO

01227765
WAGO 770-1175 STIFTTEIL 5-POL. 2L DUNKELGR KO

770-1175 4050821064398 770-1175
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
900 ST Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

Stecker; 5-polig; Kod. L; 4,00 mm²; dunkelgrau

Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A

Die Stiftleiste WINSTA® MIDI mit Fehlsteckschutz ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Installationssteckverbinder von WAGO werden verwendet, wenn sich Kriterien an eine Elektroinstallation wiederholen oder in einem festgelegten Muster geplant sind, z. B. bei der Montage von Raster- oder Einlegeleuchten. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). WINSTA® MIDI-Installationssteckverbinder mit der Kodierung L (2-polig oder 5-polig) sind ideal für die Verwendung in der Stromversorgung von Netzgeräten oder kleineren Servomotoren. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Aufdruck eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
  • effektiver Fehlsteckschutz
  • einfache Schaltungen
  • zur Stromversorgung von Netzgeräten
  • flexible und platzsparende Verlegung
  • schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb

Merkmale

Schutzart (IP) IP20
Länge 37.5 mm
Breite 50 mm
Anschlussart Federzuganschluss
Polzahl 5
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 50
Verpackungseinheit 900
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Ausführung Stecker
Halogenfrei ja
Höhe 12.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.09222 kWh
Kurzbeschreibung Plug without strain relief housing 5-pole dark gray
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung sonstige
Farbe der Kodierung/Kontakteinsatz grau
RAL-Nummer Codierung/Kontakteinsatz 7016
