01227767 WAGO 770-122/041-000 BUCHSE + ZG-GEH.7-10,5MM
770-122/041-000
4050821117926
770-122/041-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
25 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 25 ST |
Bestellschritt | 25 ST |
Beschreibung

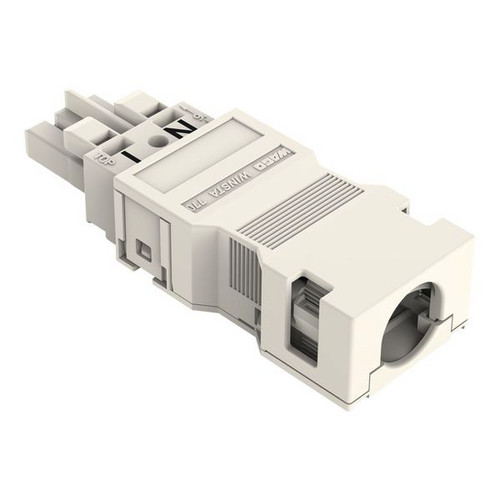

Buchse; mit Zugentlastungsgehäuse; 2-polig; Kod. A; 4,00 mm²; weiß
Federleiste/Buchse WINSTA® MIDI mit Fehlsteckschutz
Die Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A ist die steckbare Lösung für Ihre Verwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen in Sekunden. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und wartungsfreie Verdrahtung aller Komponenten. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Schwarz oder Weiß wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Elektroinstallation gewährt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine fehlerlose und zeitsparende Installation, die unterschiedlichsten Aufgabenstellungen individuell gerecht wird. Die Abmantellänge liegt in einem Bereich bis zu 35 mm.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist perfekt auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, noch sicherer und fehlerfrei. Dank der konfektionierten Systemlösung verringern sich die Zeiten der Montage und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Zugentlastungsgehäuse senken den Serviceaufwand und vermeiden unnötige Stillstände.- Fehlerfreiheit durch Fehlsteckschutz
- für Steuerungen in der Automation
- für jede Anwendung geeignet
- einbaufertig, sofort nutzbar
- sichere und schnelle Montage
Merkmale
Schutzart (IP) | IP20 |
Länge | 71 mm |
Breite | 24.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 2 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 25 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 15.9 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Mit Zugentlastung | ja |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Art der Verriegelung | separat |
Kabeldurchmesser | 10.5 - 7 mm |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.08472 kWh |
Kurzbeschreibung | Buchse;mit Zugentlastungsgehäuse;2-polig;weiß |
