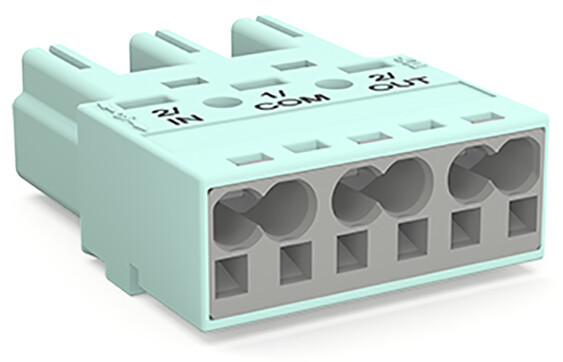

Artikelbild
Abbildung ähnlich
WAGO

01275024
WAGO 770-1253/076-000 Stecker

770-1253/076-000 4055143765060 770-1253/076-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Stecker; 3-polig; Kod. B; 4,00 mm²; helltürkis

Stiftleiste WINSTA® MIDI 3-polig

Die Stiftleiste WINSTA® MIDI 3-polig ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Anwendungssteuerung in der Automation, der Robotik und im Maschinenbau nutzbar. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Maximale Flexibilität bei der Installation erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Anforderungen flexibel und individuell gerecht wird.

Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
  • fehlsteckgeschützter Installationssteckverbinder
  • einfache Schaltungen
  • für Steuerungen in der Automatisierung
  • flexible und platzsparende Verlegung
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 37.5 mm
Breite 30 mm
Anschlussart Federzuganschluss
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 100
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Stecker
Höhe 12.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.01028 kWh
Kurzbeschreibung Stecker,3-polig,Kod. B,helltürkis
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
