  7. 770-1752 H-VERTEILER

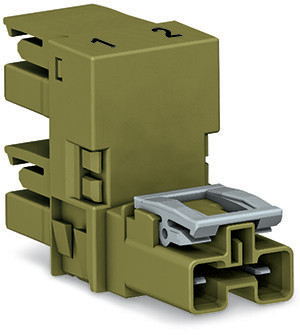

Artikelbild
Abbildung ähnlich
WAGO

01206904
WAGO 770-1752 H-VERTEILER

770-1752 4050821531302 770-1752
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
300 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

h-Verteiler; 2-polig; Kod. B; 1 Eingang; 2 Ausgänge; einseitige Abgänge; 3 Verriegelungsklinken; für fliegende Verbindungen; hellgrün

Verteiler WINSTA® MIDI Bemessungsstrom 25 A

Der Verteiler der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A gewährt Ihnen die höchste Flexibilität bei der Elektroinstallation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau verfügbar und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind kundenindividuelle Polkennzeichnungen möglich. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Vollkommene Flexibilität bei der Installation von Anwendungen gewährt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen individuell und flexibel gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es gewährt die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • Fehlerfreiheit durch Fehlsteckschutz
  • einfache Schaltungen
  • für Steuerungen wie zum Beispiel Beleuchtungen und Jalousien
  • einbaufertig, sofort nutzbar
  • strukturierte und schnelle Elektroinstallation

Merkmale

Schutzart (IP) IP20
Länge 50.8 mm
Breite 20 mm
Polzahl 2
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 300
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Halogenfrei ja
Höhe 32.7 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Anzahl der Eingänge 2
Anzahl der Ausgänge 4
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art der Verriegelung im Steckverbinder integriert
Art der integrierten Schaltung ohne
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Befestigungsmöglichkeit über separaten Adapter
Brandlast 0.07556 kWh
Kurzbeschreibung h-distribution connector unidirectional 1 x plug / 2 x socket light green
Pol-Kennzeichnung 1, 2
Farbe der Kodierung/Kontakteinsatz grün
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
