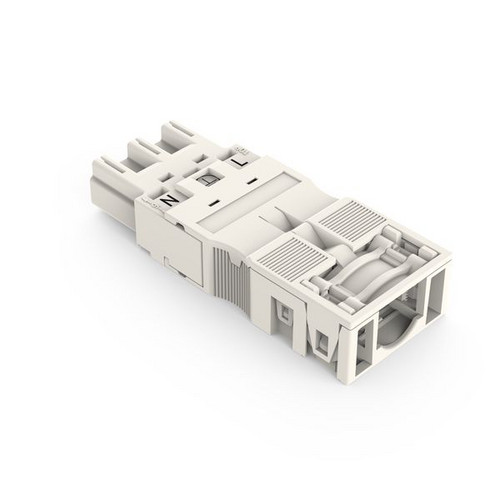

Artikelbild
Abbildung ähnlich
WAGO

01275045
WAGO 770-233/035-050 Stecker

770-233/035-050 4055143369329 770-233/035-050
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

25 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 25 ST
Bestellschritt 25 ST

Beschreibung

Stecker; mit Zugentlastungsgehäuse; 3-polig; Kod. A; 4,00 mm²; weiß

Stiftleiste WINSTA® MIDI mit Schutzart IP20

Für Leistung- und Signalübertragung: die Stiftleiste WINSTA® MIDI mit Schutzart IP20. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Stromlast bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Vollkommene Flexibilität bei der Installation gewährt Ihnen die Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die allen Aufgabenstellungen individuell gerecht wird. Die Abmantellänge liegt bei 48 mm.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und dadurch schneller, noch sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Montagezeiten und Installationsfehler auf der Baustelle gleichermaßen. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • fehlsteckgeschützter Installationssteckverbinder
  • für Steuerungen in der Automation
  • für eine große Anzahl von Verwendungszwecken
  • einbaufertig, sofort nutzbar
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 77 mm
Breite 30 mm
Anschlussart Federzuganschluss
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 25
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Ausführung Stecker
Halogenfrei ja
Höhe 15.6 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Mit Zugentlastung ja
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Kabeldurchmesser 11.5 - 7 mm
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.1225 kWh
Kurzbeschreibung Stecker,mit Zugentlastungsgehäuse,3-polig,weiß
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung L, N, PE
Farbe der Kodierung/Kontakteinsatz weiß
RAL-Nummer Codierung/Kontakteinsatz 9010
