01207694 WAGO 770-244/060-000 BUCHSENTEIL
770-244/060-000
4050821492757
770-244/060-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

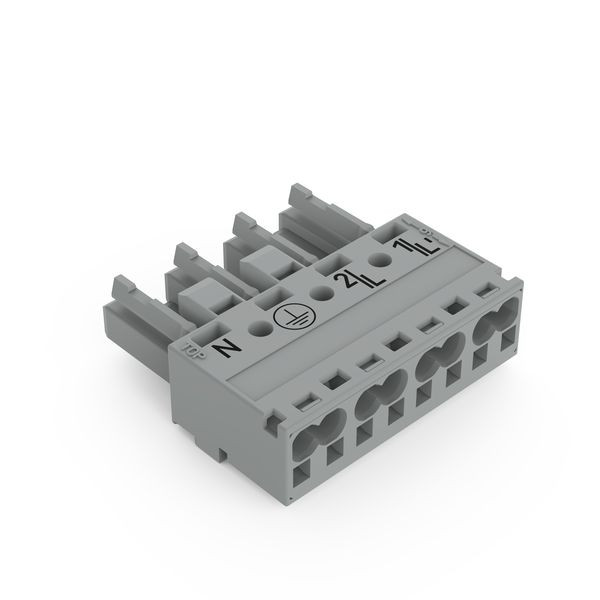

Buchse; 4-polig; Kod. B; 4,00 mm²; grau
Federleiste/Buchse WINSTA® MIDI Kodierung B
Für Signal- und Leistungsübertragung: die Federleiste/Buchse WINSTA® MIDI mit Schutzart IP20. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an vielfältige Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Installationssteckverbinder der Kodierung B der Familie WINSTA® MIDI sind in Pink, Hellgrün oder Grau erhältlich und ermöglichen somit eine Differenzierung von Stromkreisen wie z. B. für Pumpen, Beleuchtung oder Jalousien. Weiterhin sind individuelle Polkennzeichnungen möglich. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine Produktvielfalt, mit der Sie die Installation individuell, leicht, zügig und sicher erledigen können.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Das WINSTA®-Steckverbindersystem ist optimal auf die sehr hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Durch die konfektionierte Systemlösung reduzieren sich die Zeiten der Montage und Fehler bei der Installation auf der Baustelle gleichermaßen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.- effektiver Fehlsteckschutz
- vorgefertigte Varianten
- zur Anwendung in der Automation von Prozessen wie der Beleuchtungstechnik
- passgenaue Abmessungen
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 37.5 mm |
Breite | 40 mm |
Anschlussart | Federzuganschluss |
Polzahl | 4 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Höhe | 12.9 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Art der Verriegelung | separat |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.05944 kWh |
Kurzbeschreibung | Socket without strain relief housing 4-pole gray |
