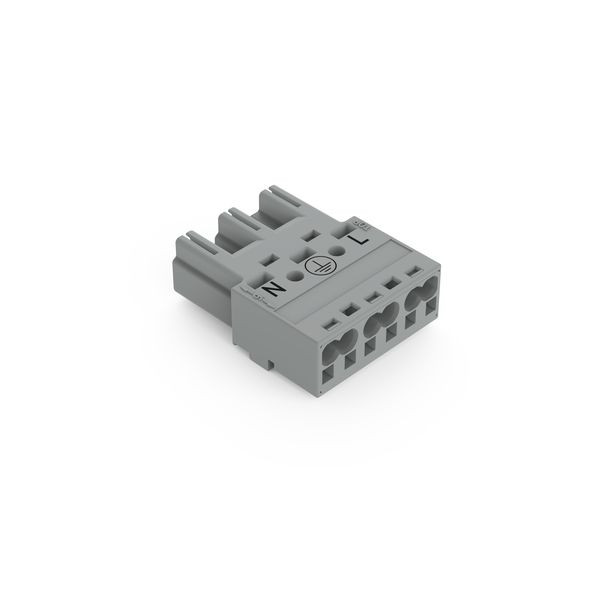

Artikelbild
Abbildung ähnlich
WAGO

01207732
WAGO 770-253/060-000 STIFTTEIL

770-253/060-000 4050821456414 770-253/060-000
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Stecker; 3-polig; Kod. B; 4,00 mm²; grau

Stiftleiste WINSTA® MIDI 3-polig

Die Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, auf der Leiterplatte oder beim Leuchtenanschluss. Unsere Installationssteckverbinder mit Federanschlusstechnik glänzen gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer großen Zahl von Anwendungen ohne Fehler montieren. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, im Maschinenbau und in der Robotik anwendbar. Der Installationssteckverbinder ist für eine Spannungslast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik ist ein Synonym für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel ausführen können.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Sicherheit und Qualität zu verzichten: mit Fehlsteckschutz senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • fehlsteckgeschützter Installationssteckverbinder
  • vorgefertigte Varianten
  • für Steuerungen in der Automatisierung
  • kundenspezifische Lösungen
  • schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb

Merkmale

Schutzart (IP) IP20
Länge 37.5 mm
Breite 30 mm
Anschlussart Federzuganschluss
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 100
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Ausführung Stecker
Halogenfrei ja
Höhe 12.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.05472 kWh
Kurzbeschreibung Plug without strain relief housing 3-pole gray
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung L, N, PE
Farbe der Kodierung/Kontakteinsatz grau
RAL-Nummer Codierung/Kontakteinsatz 7042
