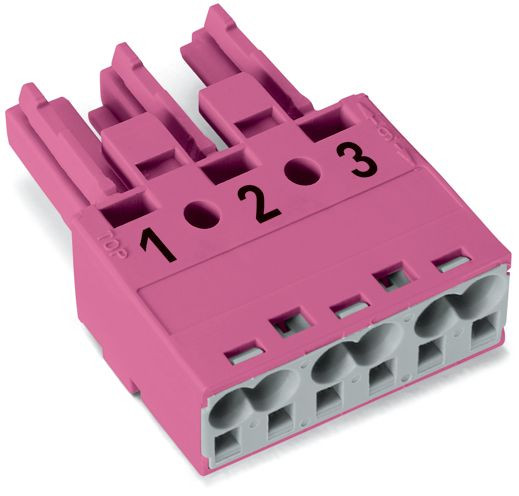

Artikelbild
Abbildung ähnlich
WAGO

01227851
WAGO 770-283 BUCHSENT. KOD.B 3P. 2L PINK

770-283 4050821451129 770-283
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen
1.400 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Buchse; 3-polig; Kod. B; pink

Federleiste/Buchse WINSTA® MIDI Bemessungsstrom 25 A

Die Federleiste/Buchse WINSTA® MIDI Kodierung B ermöglicht die Installation feindrähtiger und eindrähtiger Leiter. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an unterschiedlichste Anforderungen im Handumdrehen. Die mechanische und farbliche Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Der Installationssteckverbinder ist gemäß der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Lösungen wie der WINSTA® MIDI-Installationssteckverbinder mit Kodierung B eignen sich für Anwendungen zur Steuerung von Prozessen, wie zum Beispiel bei Beleuchtungen oder innerhalb von Datennetzwerken. Der Installationssteckverbinder kann bei elektrischen Strömen bis 25 A eingesetzt werden. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Flexibilität bei der Installation erlaubt Ihnen die Produktfamilie WINSTA® MIDI. Sie leistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Planungen individuell und flexibel gerecht wird.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

Das WINSTA®-Steckverbindersystem ist optimal auf die hohen Anforderungen in der Gebäudeinstallation zugeschnitten. Es macht Elektroinstallationen steckbar und somit effizienter, sicherer und fehlerfrei. Dank der konfektionierten Systemlösung reduzieren sich die Montagezeiten und Fehler bei der Installation auf der Baustelle gleichermaßen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.
  • fehlsteckgeschützter Installationssteckverbinder
  • für Steuerungen in der Automation
  • zur Anwendung in der Automation von Prozessen wie z. B. der Beleuchtungstechnik
  • einbaufertig, sofort nutzbar
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 37.5 mm
Breite 30 mm
Anschlussart Federzuganschluss
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 100
Verpackungseinheit 1400
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Ausführung Buchse
Halogenfrei ja
Höhe 12.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Anzahl der Anschlüsse je Pol 2 V
Art der Verriegelung separat
Anschlussquerschnitt (feindrähtig) 0.5 - 4 mm²
Anschlussquerschnitt (eindrähtig) 0.5 - 4 mm²
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Brandlast 0.04528 kWh
Kurzbeschreibung Socket without strain relief housing 3-pole pink
eClass 11.0 - Klasse 27440605
UNSPSC 14.0801 - Klasse 39121400
Pol-Kennzeichnung 1, 2, 3
Farbe der Kodierung/Kontakteinsatz sonstige
RAL-Nummer Codierung/Kontakteinsatz 4003
