01209011 WAGO 770-294/081-000 STIFTTEIL
770-294/081-000
4050821555858
770-294/081-000
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
50 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 50 ST |
Bestellschritt | 50 ST |
Beschreibung

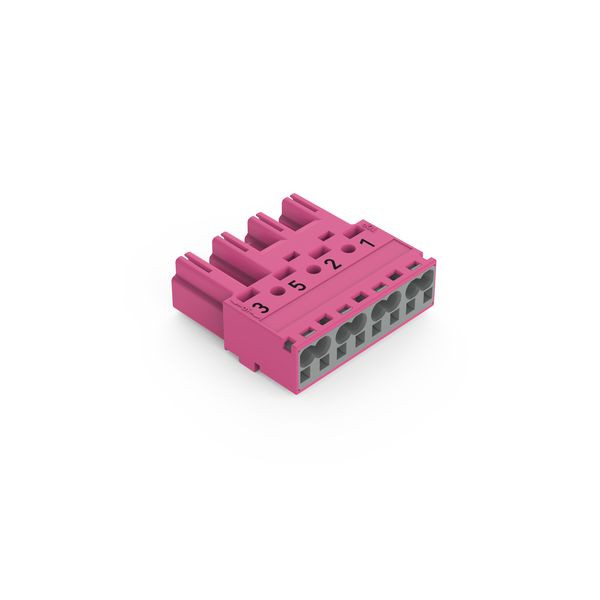

Stecker; 4-polig; Kod. B; 4,00 mm²; pink
Stiftleiste WINSTA® MIDI Bemessungsstrom 25 A
Die Stiftleiste WINSTA® MIDI Kodierung B ist die steckbare Lösung für Ihre Anwendung im Schaltschrank, beim Leuchtenanschluss oder auf der Leiterplatte. Die Installationssteckverbinder mit Federanschlusstechnik glänzen ohne Verschraubung. Sie lassen sich ressourcenschonend in einer Vielzahl von Verwendungsmöglichkeiten ohne Fehler montieren. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Die Kodierung B macht den WINSTA® MIDI-Installationssteckverbinder für die Steuerung von Anwendungen in der Automation, der Robotik und im Maschinenbau verwendbar. Der Installationssteckverbinder ist für eine Stromlast bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Flexibilität bei der Installation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährleistet aufgrund der Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die unterschiedlichsten Anforderungen individuell gerecht wird.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das spart Zeit, senkt Kosten und reduziert den Serviceaufwand. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- für Steuerungen wie z. B. Jalousien und Beleuchtungen
- einbaufertig, sofort nutzbar
- strukturierte und schnelle Elektroinstallation
Merkmale
Schutzart (IP) | IP20 |
Länge | 37.5 mm |
Breite | 40 mm |
Anschlussart | Federzuganschluss |
Polzahl | 4 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 50 |
Gewicht | 0,01 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Stecker |
Höhe | 12.9 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 2 V |
Art der Verriegelung | separat |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.07083 kWh |
Kurzbeschreibung | Plug without strain relief housing 4-pole pink |
