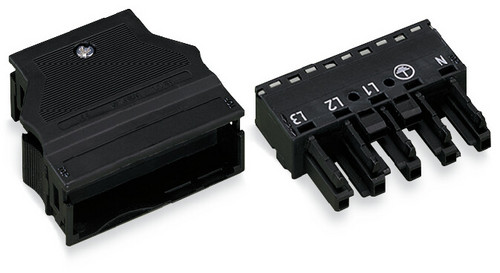

01508493 WAGO 770-305 BUCHSENTEIL 5P. SCHWARZ
770-305
4044918252478
770-305
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
25 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 25 ST |
Bestellschritt | 25 ST |
Beschreibung
Das Kontakt-System mit Contact CAGE CLAMP®-Steckanschluss für die Installation in Zwischendecken, Doppel- und Hohlraumböden, Brüstungskanälen, Sockelleisten, Möbeln, Leuchten, Messebau, usw.
1-Leiter-Anschluss 0,5-4 mm², 400 V/6 kV/3 Buchse; mit Zugentlastungsgehäuse; 5-polig; Kod. A; 4,00 mm²; schwarz
1-Leiter-Anschluss 0,5-4 mm², 400 V/6 kV/3 Buchse; mit Zugentlastungsgehäuse; 5-polig; Kod. A; 4,00 mm²; schwarz
Federleiste/Buchse WINSTA® MIDI mit Schutzart IP20
Die Federleiste/Buchse WINSTA® MIDI Kodierung A ermöglicht die Installation eindrähtiger und feindrähtiger Leiter. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO realisieren Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Der Installationssteckverbinder ist entsprechend der Schutzart IP20 geschützt (In gestecktem Zustand mit Zugentlastungsgehäuse: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Das bedeutet, dass man mit dem Finger nicht an spannungsführende Kontaktelemente gelangen kann. Dank der farblichen und mechanischen Kodierung A der WINSTA® MIDI-Installationssteckverbinder können unterschiedliche Schaltkreise eindeutig unterschieden werden. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Maximale Flexibilität bei der Elektroinstallation erlaubt Ihnen unsere Produktfamilie WINSTA® MIDI. Sie gewährt durch die Push-in CAGE CLAMP®-Federanschlusstechnik eine zeitsparende und fehlerfreie Installation, die verschiedenen Anforderungen flexibel und individuell gerecht wird. Die Abmantellänge erreicht 55 mm.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das bestmöglich auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Ziehen auch Sie Ihren Nutzen aus der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Aufdruck von WAGO.- effektiver Fehlsteckschutz
- einfache Schaltungen
- für eine große Anzahl von Anwendungsbereichen
- flexible und platzsparende Verlegung
- schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb
Merkmale
Schutzart (IP) | IP20 |
Länge | 76 mm |
Breite | 54.6 mm |
Anschlussart | Federzuganschluss |
Polzahl | 5 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 25 |
Gewicht | 0,03 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Ausführung | Buchse |
Halogenfrei | ja |
Höhe | 17 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Mit Zugentlastung | ja |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Anzahl der Anschlüsse je Pol | 1 V |
Art der Verriegelung | separat |
Kabeldurchmesser | 13 - 9 mm |
Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Brandlast | 0.17222 kWh |
Kurzbeschreibung | Socket with strain relief housing 5-pole black |
