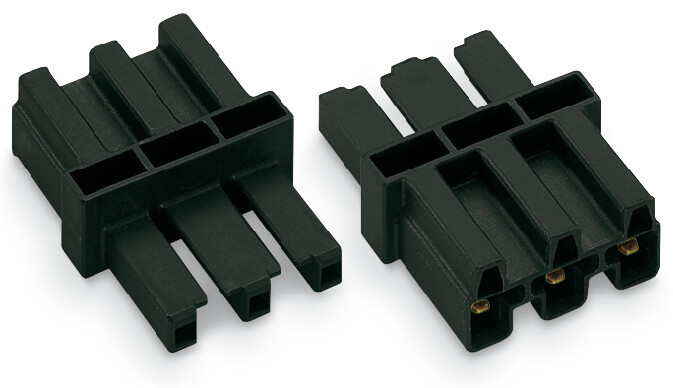

Artikelbild
Abbildung ähnlich
WAGO

01227919
WAGO 770-603 ZWISCHENKUPPL.STECK./BUCH.3P.SW

770-603 4044918524131 770-603
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

100 ST Menge übernehmen
1.200 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 100 ST
Bestellschritt 100 ST

Beschreibung

Zwischenkupplung; 3-polig; Kod. A; für Buchsen und Stecker; schwarz

Verteiler WINSTA® MIDI Bemessungsstrom 25 A

Durch den Verteiler aus der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz klappt die fehlerfreie Elektroinstallation. Die farbliche und mechanische Kodierung der Installationssteckverbinder gewährleistet eine fehlerfreie Installation der einzelnen Komponenten – Fehlsteckschutz inklusive. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Der Installationssteckverbinder WINSTA® MIDI mit Kodierung A in Weiß oder Schwarz wird üblicherweise für allgemeine Netzanwendungen in der Energieverteilung genutzt. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der integrierten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Sie sparen somit Zeit und reduzieren den Aufwand bei der Installation.

Kosten senken durch schnellere Inbetriebnahme und Wegfall des Serviceaufwandes – Lösungen von WINSTA® MIDI

WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.
  • Fehlerfreiheit durch Fehlsteckschutz
  • für Steuerungen in der Automation
  • für eine Vielzahl von Anwendungsbereichen
  • passgenaue Abmessungen
  • schneller Austausch von fehlerhaften Einheiten im laufenden Betrieb

Merkmale

Schutzart (IP) IP20
Länge 40 mm
Breite 30 mm
Polzahl 3
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 100
Verpackungseinheit 1200
Gewicht 0,01
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Halogenfrei ja
Höhe 11.6 mm
Bemessungsstrom 25 A
Bemessungsspannung 250 V
Anzahl der Eingänge 3
Anzahl der Ausgänge 3
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 4 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art des Verteilers Zwischenkupplung
Art der Verriegelung ohne
Art der integrierten Schaltung ohne
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Brandlast 0.035 kWh
Kurzbeschreibung Intermediate coupler 1 x plug / 1 x socket 3-pole black
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
Farbe der Kodierung/Kontakteinsatz schwarz
