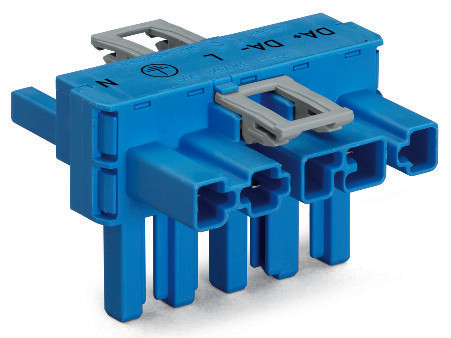

Artikelbild
Abbildung ähnlich
WAGO

01227921
WAGO 770-617 T-VERTEILER 5-POL. BL

770-617 4044918934961 770-617
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

50 ST Menge übernehmen
200 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 50 ST
Bestellschritt 50 ST

Beschreibung

T-Verteiler; 5-polig; Kod. I; 1 Eingang; 2 Ausgänge; 2 Verriegelungsklinken; blau

Verteiler WINSTA® MIDI Kodierung I

Durch den Verteiler aus der Produktfamilie WINSTA® MIDI mit Fehlsteckschutz gelingt die reibungslose Installation. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtung, wie sie zum Beispiel im DALI-Standard umgesetzt wird, ist der Hauptanwendungsbereich von WINSTA® MIDI-Installationssteckverbinder mit Kodierung I. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl eines Installationssteckverbinders: Sie informieren über die Verwendungsbereiche des Produkts. Bei diesem Produkt beträgt der Bemessungsstrom 25 A – damit ist es auch für leistungsstarke Verbraucher geeignet. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der eingebauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.

WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei

WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Verringern auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 eliminieren den Serviceaufwand und vermeiden unnötige Stillstände.
  • fehlsteckgeschützter Installationssteckverbinder
  • vorgefertigte Varianten
  • für smarte und einfache Lichtinstallation
  • kundenspezifische Lösungen
  • komfortable Installation und Inbetriebnahme

Merkmale

Schutzart (IP) IP20
Länge 48.9 mm
Breite 54 mm
Polzahl 5
Werkstoff des Gehäuses Polyamid (PA)
Verpackungseinheit 200
Verpackungseinheit 50
Gewicht 0,02
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85366990
Halogenfrei ja
Höhe 35.9 mm
Bemessungsstrom 25 A
Bemessungsspannung 400 V
Anzahl der Eingänge 5
Anzahl der Ausgänge 10
Oberflächenbehandlung der Kontakte verzinnt
Verschmutzungsgrad 3
Mechanische Kodierung ja
Bemessungsstoßspannung 6 kV
Durchgangswiderstand 1 mOhm
Kontaktmaterial CuSn
Art des Verteilers T-Verteiler
Farbe des separaten Adapterstücks ohne Adapterstück
Art der Verriegelung im Steckverbinder integriert
Art der integrierten Schaltung ohne
Max. Dauertemperaturbeständigkeit Kontaktteil 85 °C
Max. Dauertemperaturbeständigkeit Zugentlastung 105 °C
Bemessungsstrom zur Leuchte 25 A
Brandlast 0.12583 kWh
Kurzbeschreibung T-Verteiler,5-polig,Kod. I,blau
eClass 11.0 - Klasse 27440603
UNSPSC 14.0801 - Klasse 39121400
