01227922 WAGO 770-618 VERTEILER 3-FACH 5-POL. BL KOD.
770-618
4050821394778
770-618
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
25 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 25 ST |
Bestellschritt | 25 ST |
Beschreibung

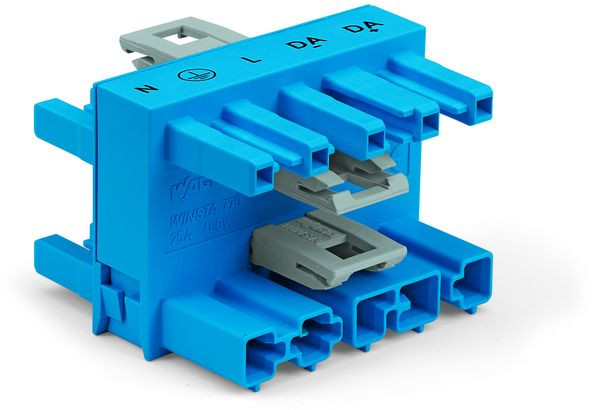

3-fach-Verteiler; 5-polig; Kod. I; 1 Eingang; 3 Ausgänge; blau
Verteiler WINSTA® MIDI Bemessungsstrom 25 A
Dank dem Verteiler aus der Produktfamilie WINSTA® MIDI Bemessungsstrom 25 A klappt die reibungslose Installation. Ganz gleich, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an variable Anforderungen im Handumdrehen. Für mehr Schutz in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgerüstet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Eine regulierte Beleuchtungseinrichtung, wie sie z. B. im DALI-Standard umgesetzt wird, ist der hauptsächliche Verwendungszweck von WINSTA® MIDI-Installationssteckverbindern mit Kodierung I. Der Installationssteckverbinder ist für eine Last bis 25 A ausgelegt. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine sichere Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Aufgrund der verbauten Prüföffnung können Verbindungen sogar im gesteckten Zustand kontrolliert werden. Das spart Zeit und Aufwand.WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
WINSTA® ist das Steckverbindersystem, das ausgezeichnet auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es bietet die fehlerfreie Montage von Leitungen und Bauteilen, schnell und sicher. Reduzieren auch Sie jetzt Ihre Kosten bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Verriegelungsklinke senken den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- zur Anwendung in der Gebäudeautomation (Steuerung von Licht)
- einbaufertig, sofort nutzbar
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 46 mm |
Breite | 50 mm |
Polzahl | 5 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 25 |
Gewicht | 0,04 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85366990 |
Halogenfrei | ja |
Höhe | 36.7 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 400 V |
Anzahl der Eingänge | 5 |
Anzahl der Ausgänge | 15 |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 6 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Art des Verteilers | Verteilerblock |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Art der integrierten Schaltung | ohne |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Bemessungsstrom zur Leuchte | 25 A |
Befestigungsmöglichkeit | über separaten Adapter |
Brandlast | 0.18861 kWh |
Kurzbeschreibung | 3-fach-Verteiler;5-polig;Kod. I;blau |
