01492678 WAGO 770-637 VERTEILER F. SERIENSCHALTUNG
770-637
4045454251499
770-637
auf Anfrage
je
100 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
10 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 10 ST |
Bestellschritt | 10 ST |
Beschreibung

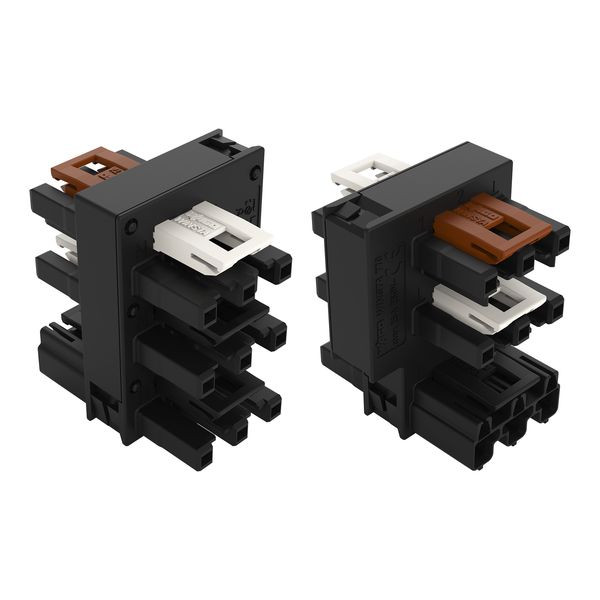

Verteiler für Schalter; Aus- und Serienschaltung; 3-polig; Kod. A/S; 1 Eingang; 5 Ausgänge; schwarz
Verteiler WINSTA® MIDI Bemessungsstrom 25 A
Dank dem Verteiler aus der Produktfamilie WINSTA® MIDI Kodierung A gelingt die fehlerfreie Elektroinstallation. Egal, ob auf der Leiterplatte, im Schaltschrank oder für den Leuchtenanschluss – mit Installationssteckverbindern von WAGO erstellen Sie den Anschluss an verschiedenste Anforderungen in Sekunden. Für mehr Sicherheit in der Elektroinstallation ist der Installationssteckverbinder mit einem mechanischen Fehlsteckschutz ausgestattet. Nach Schutzart IP20 ist der Installationssteckverbinder gegen das Eindringen fester Fremdkörper geschützt (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Allgemeine Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbindern mit Kodierung A realisieren. Der Installationssteckverbinder findet Verwendung bei elektrischen Strömen bis 25 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. WINSTA® MIDI mit der Push-in CAGE CLAMP®-Federanschlusstechnik steht für eine große Bandbreite an individuellen Produkten, mit denen Sie Ihre Elektroinstallation schnell, sicher und maximal flexibel erledigen können.Push-in CAGE CLAMP®-Federanschlusstechnik – Installationen fehlerfrei stecken, statt umständlich zu verschrauben!
WINSTA® ist das Steckverbindersystem, das optimal auf die hohen Anforderungen in der Elektroinstallation zugeschnitten ist. Es ermöglicht die sichere, schnelle und vor allem fehlerfreie Montage von Bauteilen und Leitungen. Profitieren auch Sie von der wartungsfreien Federklemmtechnik in der steckbaren Version! Planen Sie Ihre Installation mit Fehlsteckschutz von WAGO.- effektiver Fehlsteckschutz
- für Steuerungen in der Automation
- zur Anwendung in einer Vielzahl von allgemeinen Netzanwendungen
- kundenspezifische Lösungen
- komfortable Installation und Inbetriebnahme
Merkmale
Schutzart (IP) | IP20 |
Länge | 46 mm |
Breite | 38 mm |
Polzahl | 3 |
Werkstoff des Gehäuses | Polyamid (PA) |
Verpackungseinheit | 10 |
Gewicht | 44,47 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Halogenfrei | ja |
Höhe | 52.5 mm |
Bemessungsstrom | 25 A |
Bemessungsspannung | 250 V |
Anzahl der Eingänge | 3 |
Anzahl der Ausgänge | 15 |
Oberflächenbehandlung der Kontakte | verzinnt |
Verschmutzungsgrad | 3 |
Mechanische Kodierung | ja |
Bemessungsstoßspannung | 4 kV |
Durchgangswiderstand | 1 mOhm |
Kontaktmaterial | CuSn |
Farbe der Kodierung/Kontakteinsatz | schwarz |
Art des Verteilers | Verteilerblock |
Farbe des separaten Adapterstücks | ohne Adapterstück |
Art der Verriegelung | im Steckverbinder integriert |
Art der integrierten Schaltung | Ausschaltung |
Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
Bemessungsstrom zur Leuchte | 25 A |
Befestigungsmöglichkeit | über separaten Adapter |
Brandlast | 0.19278 kWh |
Kurzbeschreibung | Distr. conn. single-pol sw/ser circ. pluggable 3-pole black |
