Abbildung ähnlich
auf Anfrage
je 100 ST
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 100 ST |
| Bestellschritt | 100 ST |
Beschreibung

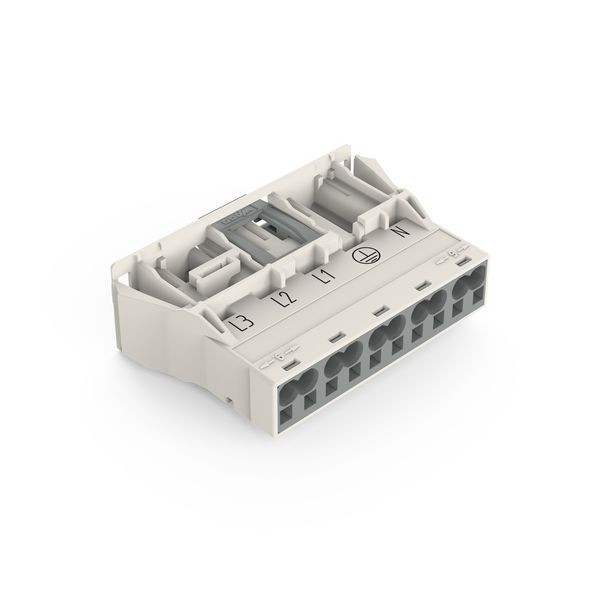

Snap-In-Stecker; 5-polig; Kod. A; 4,00 mm²; weiß
Die Stiftleiste WINSTA® MIDI Kodierung A unterstützt die zügige und fachgerechte Montage. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
Die Stiftleiste WINSTA® MIDI Kodierung A unterstützt die zügige und fachgerechte Montage. Die Installationssteckverbinder mit Federanschlusstechnik funktionieren gänzlich ohne Verschraubung. Sie lassen sich beliebig in einer Vielzahl von Verwendungsmöglichkeiten fehlerfrei montieren. Die Kodierungsmöglichkeiten reduzieren Installationsfehler und ermöglichen Ihnen die schnelle und sichere Verdrahtung aller Komponenten. Gemäß der Schutzart IP20 bietet der Installationssteckverbinder Schutz vor der Berührung spannungsführender Bauteile (In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!)). Standard-Netzanwendungen für nahezu jeden Einsatzbereich lassen sich mit WINSTA® MIDI-Installationssteckverbinder mit Kodierung A umsetzen. Der Installationssteckverbinder ist für eine Last bis 25 A verwendbar. Er kann deshalb auch für leistungsstarke Verbraucher verwendet werden. Für eine gewissenhafte Elektrifizierung steht das Steckverbindersystem WINSTA® MIDI mit Push-in CAGE CLAMP®-Federanschlusstechnik. Dank der eingebauten Prüföffnung lassen sich Verbindungen sogar im gesteckten Zustand kontrollieren. Das spart Zeit und Aufwand. Bei den Snap-In-Varianten sind die Verriegelungsklinken schon ab Werk vormontiert. Die Installation des Snap-Ins ist darum kinderleicht, schnell erledigt und zudem besonders sicher verschlossen.
WINSTA® MIDI-Lösungen für Ihre Elektroinstallationen – fehlsteckgeschützt und wartungsfrei
Mit dem Steckverbindersystem WINSTA® wird die Elektroinstallation steckbar. Das reduziert den Serviceaufwand deutlich und senkt die Kosten. Verringern auch Sie jetzt Ihre Ausgaben bei der Installation, ohne auf Qualität und Sicherheit zu verzichten: mit Schutzart IP20 senken den Serviceaufwand und vermeiden unnötige Stillstände.- fehlsteckgeschützter Installationssteckverbinder
- vorgefertigte Varianten
- für jede Anwendung geeignet
- kundenspezifische Lösungen
- strukturierte und schnelle Elektroinstallation
Merkmale
| Schutzart (IP) | IP20 |
| Länge | 41.1 mm |
| Breite | 55.5 mm |
| Anschlussart | Federzuganschluss |
| Polzahl | 5 |
| Gehäusefarbe | weiß |
| Werkstoff des Gehäuses | Polyamid (PA) |
| Verpackungseinheit | 50 |
| Gewicht | 19,05 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85366990 |
| Ausführung | Stecker |
| Halogenfrei | ja |
| Höhe | 18.5 mm |
| Bemessungsstrom | 25 A |
| Bemessungsspannung | 400 V |
| Oberflächenbehandlung der Kontakte | verzinnt |
| Verschmutzungsgrad | 3 |
| Steckrichtung | gerade |
| Mechanische Kodierung | ja |
| Bemessungsstoßspannung | 6 kV |
| Durchgangswiderstand | 1 mOhm |
| Kontaktmaterial | CuSn |
| Gewindeanschlussmaß | kein Gewindeanschluss |
| Anzahl der Anschlüsse je Pol | 2 V |
| Einbauvariante | Snap-In/Einschraubteil |
| Art der Verriegelung | im Steckverbinder integriert |
| Anschlussquerschnitt (feindrähtig) | 0.5 - 4 mm² |
| Anschlussquerschnitt (eindrähtig) | 0.5 - 4 mm² |
| Max. Dauertemperaturbeständigkeit Kontaktteil | 85 °C |
| Max. Dauertemperaturbeständigkeit Zugentlastung | 105 °C |
| Brandlast | 0.11167 kWh |
| Wandstärke des Gehäuses | 2 mm |
| Kurzbeschreibung | Snap-In-Stecker,5-polig,Kod. A,weiß |
| eClass 11.0 - Klasse | 27440602 |
| UNSPSC 14.0801 - Klasse | 39121400 |
| Pol-Kennzeichnung | sonstige |
| Farbe der Kodierung/Kontakteinsatz | weiß |
| RAL-Nummer Codierung/Kontakteinsatz | 9010 |
